리프트는 단순해 보입니다. 하지만 무엇이 안전할까요? 전기 호이스트는 전력을 리프트로 변환합니다. 또한 하강 및 유지를 제어합니다. 명령, 모터 및 기어링을 배우게 됩니다. 브레이크와 안전 정지도 볼 수 있습니다.
작업자가 위쪽 또는 아래쪽을 누르면 전기 호이스트는 즉각적인 모터 전력이 아닌 허가된 방향 요청으로 입력되는 첫 번째 프로세스를 수행합니다. 반대 명령이 전기적 충돌과 기계적 충격을 일으킬 수 있으므로 제어 논리는 '한 방향만'을 결정해야 합니다. 이것이 방향 선택이 일반적으로 연동되는 이유입니다. 시스템은 버튼을 동시에 누르거나 스위치를 누르더라도 위쪽 및 아래쪽이 함께 활성화되는 것을 방지합니다. 사용자 관점에서 이해해야 할 주요 동작:
1. 호이스트는 위/아래를 상호 배타적인 상태로 해석하므로 한 번에 하나의 모션 경로에만 전원을 공급할 수 있습니다. 이는 제어 결함이 전원 결함으로 전환되는 것을 방지합니다. 또한 부하가 걸린 드라이브트레인의 갑작스러운 토크 반전을 방지합니다.
2. 방향 허가는 안전 입력에 의해 결정되는 경우가 많습니다(예: 상한이 아님). 운전자는 여전히 '명령'하지만 호이스트는 동작이 허용되는지 여부를 결정합니다. 이것이 호이스트가 들어올림을 거부하면서도 하강이 회복되도록 허용하는 이유입니다.
모터는 전기 에너지가 회전하는 기계적 에너지가 되는 곳이며, 호이스트의 나머지 부분은 수직 이동으로 변환됩니다. 들어올리는 동안 모터는 중력과 시스템 손실을 초과하는 토크를 제공해야 하므로 일반적으로 전기 수요와 열이 더 높습니다. 하강하는 동안 중력은 움직임을 보조하므로 시스템의 작업은 순전히 '당기는' 것이 아니라 속도 조절과 안정성 유지 쪽으로 전환됩니다. 실용적인 측면에서 들어 올리기 vs 내리기(마케팅 주장 없음):
● 리프팅은 모터에 능동적인 부하를 줍니다. 토크를 생성하기 위해 전류가 상승하고 시스템 속도는 사용 가능한 토크 마진과 드라이브트레인 손실에 따라 달라집니다. 토크 마진이 낮으면 이동 속도가 느려지거나 실속과 같은 동작이 나타날 수 있습니다. 호이스트는 제어 측이 반복적인 시작과 정지를 위해 설계되었기 때문에 예측 가능하게 작동해야 합니다.
● 하강은 부하의 하강 경향에 의해 이루어집니다. 모터와 브레이크가 함께 폭주를 방지합니다. 안정적인 호이스트를 사용하면 더 무거운 하중에서 가속하는 대신 하강 느낌을 제어하고 반복할 수 있습니다. 이것이 바로 제동과 변속기를 참조하지 않고 모터 동작을 단독으로 설명할 수 없는 이유입니다.
모터 회전은 구동계를 통해 전달된 다음 체인 휠 또는 로프 드럼 움직임으로 변환되어 선형 후크 이동을 생성합니다. 호이스트는 시작, 꾸준한 이동 및 정지가 부하에 따라 메커니즘에 다르게 압력을 가하기 때문에 위상 전환을 일관되게 관리해야 합니다. 시작 시 시스템은 급격하게 움직이지 않고 정지 마찰과 관성을 극복해야 합니다. 안정된 주행에서는 속도를 안정적으로 유지해야 합니다. 정지 시 구동 토크를 제거하고 부하가 표류하지 않도록 유지 토크를 설정해야 합니다. 아래 표에는 운영자가 경험하는 작업 주기가 요약되어 있으며 각 단계에서 어떤 하위 시스템이 '중요한 작업을 수행'하는지 보여줍니다. 이는 동일한 전기 호이스트가 부하에 따라 다르게 느껴질 수 있는 이유를 설명하는 데 도움이 됩니다. 위상 전환은 모터 전력에만 의존하기보다는 토크 마진, 드라이브트레인 규정 준수 및 브레이크 타이밍에 따라 달라집니다.
작업 단계 |
기본 시스템 작업 |
후크가 수행해야 하는 작업 |
시작/참여 |
제어를 통해 방향 허용, 브레이크 해제, 모터 토크 상승 |
점프하지 않고 부드럽게 움직이기 시작하세요 |
꾸준한 여행 |
모터 + 기어박스는 출력 토크와 속도를 유지합니다. |
일정한 하중 하에서 안정적인 속도로 이동 |
정지/전환 |
주행 명령이 제거되고 브레이크가 작동하여 동작을 정지합니다. |
오버슈트나 리바운드 없이 정지 |
잡고 있다 |
브레이크는 지속적인 유지 토크를 제공합니다. |
크리프나 드리프트 없이 안정성을 유지합니다. |
전기 호이스트는 후크에 높은 힘이 필요하지만 안전한 위치 지정을 위해서는 낮은 속도가 필요한 반면, 전기 모터는 자연적으로 더 빠른 속도에서 유용한 전력을 생성합니다. 속도를 낮추고 토크를 증가시켜 불일치하는 기어 감소 브리지를 통해 비실용적으로 큰 모터 없이도 소형 드라이브가 정격 부하를 들어올릴 수 있습니다. 이것이 호이스트가 작고 강력할 수 있는 기계적 이유입니다. 두 가지 주요 비교를 통해 감소의 필요성이 명확해졌습니다.
1. 모터 속도 대 후크 속도: 모터는 빠르게 회전할 수 있지만 후크는 위치 지정 및 충돌 방지를 위해 충분히 천천히 움직여야 합니다. 감소를 통해 모터를 작동 가능한 작동 범위로 유지하면서 이동 속도를 제어할 수 있습니다. 또한 작은 버튼을 누르면 후크 동작이 지나치게 커지는 위험도 줄어듭니다.
2. 후크 힘 대 모터 토크: 후크가 중력을 극복하려면 힘이 필요하지만 모터는 샤프트에서 토크를 생성합니다. 감소는 리프팅 요소에서 토크를 더 높은 출력 토크로 변환하므로 모터가 극한 전류에서 지속적으로 작동하지 않고도 호이스트를 들어 올릴 수 있습니다.
기어박스는 '들어올릴 수 있는지'뿐만 아니라 '부하를 가하는 느낌'에도 영향을 미칩니다. 드라이브트레인 강성은 모터 토크가 부하 상태에서 후크 움직임이 되는 방식에 직접 영향을 미치며, 백래시는 방향이 변경되거나 시스템이 구동 및 유지 사이에서 전환될 때 모션이 얼마나 빠르게 반응하는지에 영향을 미칩니다. 이러한 기계적 특성은 인칭 및 정밀 배치 중에 가장 명확하게 나타납니다. 이것이 운영상 어떻게 나타나는지:
● 백래시가 많을수록 호이스트는 상승과 하강 간 전환 시 또는 정지 후 동작을 다시 적용할 때 약간의 지연 또는 '테이크업'을 표시할 수 있습니다. 이러한 지연은 제어 지연이 아닌 기계적인 플레이가 수행되는 것이며 배치 정확도에 영향을 미칠 수 있습니다. 안정적인 시스템에서는 이 효과가 작고 반복 가능합니다. 백래시가 크거나 변화하는 것은 마모를 나타낼 수 있습니다.
● 강성이 낮을수록(더 탄력적인 트위스트) 스타트는 더 부드러워질 수 있지만 정지는 높은 하중에서 덜 바삭한 느낌을 받을 수 있습니다. 이는 자동으로 안전하지 않지만 운영자가 후크의 응답을 기대하는 방식을 변경합니다. 간단히 말해서, 제어 품질은 펜던트만의 결과가 아니라 전기적 및 기계적 결합의 결과입니다.

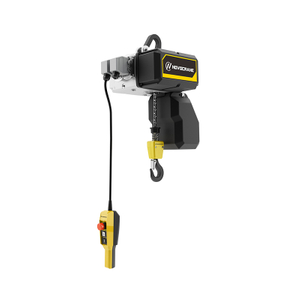

체인 기반 전기 호이스트에서 포켓 휠은 체인 링크와 맞물리고 가이드 경로를 통해 체인을 당깁니다. 각 링크는 포켓에 안착되며 반복적인 결합으로 인해 느린 휠 회전이 수직 후크 이동으로 전환됩니다. 하중 경로는 직접적입니다: 후크 → 체인 장력 → 포켓 맞물림 → 기어박스 출력 → 호이스트 본체 및 서스펜션. '작동 방식'에서 중요한 것은 참여 일관성입니다. 체인은 링크별로 연결되기 때문에 잘못된 안내나 일관되지 않은 장착으로 인해 특히 저속에서 진동이나 고르지 못한 움직임이 발생할 수 있습니다. 올바르게 유도된 체인 경로는 링크 결합을 예측 가능하게 유지하여 반복 가능한 위치 지정을 지원하고 구동 경로 내부의 충격 부하를 줄입니다.

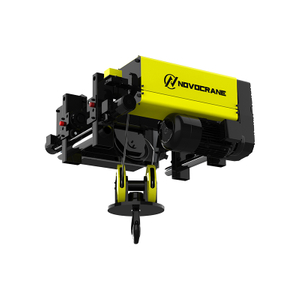

로프 기반 전기 호이스트에서는 드럼이 회전하면서 와이어 로프를 감고, 드럼 회전 및 리빙에 따라 후크가 움직입니다. 로프 모션은 연속적이지만 드럼 인터페이스는 스풀링 동작을 도입합니다. 즉, 로프가 얼마나 균일하게 놓여 있는지, 장력이 로프를 안착시키는 방식입니다. 안정적인 스풀링은 안정적인 이동을 지원합니다. 잘못된 스풀링은 여행 변동과 국부적인 스트레스를 유발할 수 있습니다. 따라서 로프 드럼 경로는 단순한 '포장 로프'가 아닙니다. 이는 홈 형상과 안내가 일관된 레이어링과 접촉을 보장하는 데 도움이 되는 제어된 와인딩 인터페이스입니다. 레이어링으로 인해 유효 감기 반경이 변경되면 드럼 회전당 후크 이동이 약간 달라질 수 있으므로 규칙적인 스풀링은 일관된 동작의 일부입니다.
주제 |
체인 호이스트 로드 체인 경로 |
로프 호이스트 드럼 경로 |
기본 모션 인터페이스 |
좌석을 포켓 휠에 연결 |
드럼의 로프 접촉 및 바람 |
'부하를 전송'하는 것 |
맞물린 링크를 통한 체인 인장력 |
드럼 감기 및 리빙을 통한 로프 장력 |
여행 안정성에 영향을 미치는 것 |
체인 가이드 및 일관된 착석 |
스풀링, 텐션, 레이어링 동작까지 |
작업자가 제어 장치를 놓은 후 전기 호이스트는 이동을 멈추는 것 이상의 작업을 수행해야 하며 지속적으로 중력에 저항해야 합니다. 이것이 바로 유지가 중지의 부작용이 아니라 주요 기능으로 취급되는 이유입니다. 브레이크는 고정 토크를 제공하므로 부하가 정지된 동안 후크 위치가 안정적으로 유지됩니다. 대부분의 호이스트는 시스템 수준에서 안전 장치 개념을 사용합니다. 즉, 전원이 제거되면 브레이크가 기본적으로 작동 상태로 설정되어 부하가 해제되지 않고 유지됩니다. 핵심은 유지 동작이 예측 가능하고 반복 가능해야 한다는 것입니다. 예측할 수 없는 유지는 크리프(느린 하강) 또는 드리프트(예상 정지 이상으로 안정)로 나타나기 때문입니다. 메커니즘 측면에서 '유지'는 고유한 토크 요구 사항 및 응답 타이밍이 있는 정의된 작동 상태입니다.
브레이크 타이밍은 출발과 정지의 느낌과 더 무거운 하중에서도 안전한 하강이 유지되는 방식을 결정합니다. 시동 시 모터가 부분적으로 체결된 브레이크와 충돌하지 않도록 브레이크가 완전히 해제되어야 합니다. 그렇지 않으면 열과 저크가 증가합니다. 정지 시 브레이크는 갑작스러운 토크 차단으로 인해 부하가 오버슛, 반동 또는 스윙하지 않도록 제어된 방식으로 작동해야 합니다. 실제 중지 및 유지 시퀀스는 다음과 같습니다.
1. 운영자가 버튼을 놓습니다. 드라이브 명령이 제거되고 모터 토크가 감소합니다. 그런 다음 시스템은 부하가 결과를 결정하도록 두지 않고 '운전'에서 '제지'로 전환합니다. 이 전환이 느리면 드리프트가 표시됩니다.
2. 브레이크가 작동하여 구동계를 잠그고 부하를 고정합니다. 교전이 일관되지 않으면 명령 없이도 크리프가 발생할 수 있으며 이는 속도 제어 문제가 아닌 유지 성능 문제입니다.
3. 하강 중에는 부하가 명령된 하강 이상으로 가속되지 않도록 브레이크와 구동장치가 협력해야 합니다. 그러므로 안정적인 하강은 단지 운동 능력의 증거가 아니라 조화로운 억제의 증거입니다.
펜던트는 일반적으로 명령을 전달하는 저전력 제어 회로의 일부이며, 전원 회로는 실제로 모터를 구동하는 전류를 전달합니다. 이러한 분리를 통해 호이스트는 높은 전력을 공급하기 전에 안전 로직과 인터록을 적용할 수 있으며, 작업자 인터페이스를 더 가볍게 유지하고 높은 에너지 전환 효과에 덜 노출되게 합니다. 기능적으로 펜던트 '요청'과 내부 스위칭 '실행'이 단순화된 아키텍처 보기:
● 제어 측: 펜던트 스위치, 인터록, 제한 입력 및 허용 논리가 모션 허용 여부와 방향을 결정합니다. 이 쪽에서는 모터 전력을 직접 처리할 필요 없이 안전하지 않은 명령을 차단할 수 있습니다. 또한 제어 신호를 독립적으로 확인할 수 있으므로 시스템 진단이 더 쉬워집니다.
● 전원측: 스위칭 장치는 허용된 방향에 따라 모터에 에너지를 공급합니다. 반복적인 스위칭, 열 및 전기 보호를 위해 설계된 밀폐형 구성 요소 내에 고전력이 유지됩니다. 이 구분은 전기 호이스트가 작은 명령을 안전한 동작으로 변환하는 방법의 핵심입니다.
방향 전환은 일반적으로 위쪽과 아래쪽에 대해 서로 다른 전환 경로에 전원을 공급하여 구현되며, 연동은 두 경로가 동시에 활성화되는 것을 방지합니다. 인터록은 '허용되는 단일 동작 방향' 뒤에 있는 적용 메커니즘으로, 모순되는 펜던트 입력이 충돌하는 전원 상태를 생성할 수 없도록 보장합니다. 이는 토크 역전 충격을 방지하기 때문에 전기적 보호 장치이자 기계적 보호 장치입니다. 실제 작동에서 연동이 수행하는 작업은 다음과 같습니다.
1. 이는 모터 스위칭 단계에서 오류 조건을 생성할 수 있는 동시 Up 및 Down 전원 경로를 방지합니다. 이렇게 하면 사람의 입력 오류가 고에너지 전기적 이벤트가 될 가능성이 줄어듭니다. 또한 불완전한 버튼 처리 시 방향 동작을 예측 가능하게 유지합니다.
2. 방향 변경이 의도적이고 순서대로 이루어지도록 하여 일관된 제어 느낌을 지원합니다. 호이스트는 부하가 걸린 상태에서 주행하는 동안 후진하는 것이 아니라 정지한 후 후진해야 합니다. 이는 드라이브트레인 응력을 줄이고 배치 반복성을 향상시킵니다.
리미트 스위치는 후크 블록이나 리프팅 매체가 안전하지 않은 기계적 조건으로 구동되는 것을 방지하기 위해 끝점 근처에서 이동을 중지합니다. 상한은 호이스트 본체 또는 엔드 스톱에 충돌을 일으킬 수 있는 상향 오버런을 방지합니다. 하한은 리프팅 매체에 따라 느슨해짐, 잘못된 스풀링 또는 기계적 간섭을 유발할 수 있는 과도한 하강을 방지합니다. 제한 동작은 일반 정지와 동일하지 않습니다. 정상적인 정지는 작업자가 선택한 위치에서 동작을 끝내기 위해 시작됩니다. 경계를 강화하기 위해 호이스트에 의해 제한 정지가 시작됩니다. 메커니즘은 설계상 방향성이 있습니다. 즉, 복구를 위해 경계에서 멀어지는 이동을 허용하면서 안전하지 않은 방향으로 더 멀리 이동하는 것을 차단합니다.
리미트 스위치는 일반적으로 한 방향에 대한 명령 경로를 중단하므로 허용된 동작 신호가 전원 스위칭 단계에 도달할 수 없습니다. 이 디자인은 작업자가 동일한 버튼을 계속 눌러도 반복적으로 '끝까지 운전'하는 것을 방지합니다. 동시에 시스템을 안전한 이동 범위로 다시 이동할 수 있도록 반대 방향도 계속 사용할 수 있습니다. 복구 동작은 '작동 방식'의 일부이며 나중에 생각할 문제가 아닙니다.
● 상한치에 도달하면 Up은 차단되고 Down은 유지되므로 후크를 내려 한계치를 클리어할 수 있습니다. 호이스트는 안전한 방향을 해제하고 명령하는 것 이상의 기본적인 복구를 위한 특별한 조치를 요구해서는 안 됩니다. 이렇게 하면 경계 이벤트가 기계적 충격으로 확대되는 것을 방지할 수 있습니다.
● 하한에 도달하면 아래쪽은 차단되고 위쪽은 사용 가능한 상태로 유지되므로 느슨하거나 안전하지 않은 형상을 수정할 수 있습니다. 이러한 방향 중단은 리프팅 중간 무결성을 유지하는 데 도움이 되며 과도한 하강으로 인한 체인/로프 오작동 가능성을 줄여줍니다.
과부하 보호는 필요한 하중이 호이스트의 정격 용량을 초과할 때 리프팅을 방지합니다. 그렇지 않으면 구동계와 리프팅 매체 전체에 응력과 열 위험이 높아질 수 있습니다. 기계적으로 과부하 보호는 권한 장벽 역할을 합니다. 즉, 정격 내에서 정상적인 리프팅을 허용하지만 시스템이 과부하 상태를 감지하면 리프팅을 거부하거나 중단합니다. 핵심 결과는 호이스트가 예측할 수 없이 '반 리프트'되지 않는다는 것입니다. 과부하 상태에서는 비리프트 상태로 전환됩니다. 작동 중 과부하 동작을 해석하는 방법:
1. 과부하는 단순히 '무겁게 느껴진다'는 것이 아니라 안전 한계를 초과하는 것입니다. 느슨해진 테이크업이나 제어 타이밍으로 인해 호이스트가 약간 움직일 수 있지만 과부하가 인식되면 지속적인 리프팅이 거부됩니다. 이는 작업자가 일관되지 않은 부분 동작에 의존하는 것을 방지합니다.
2. 과부하 보호는 주로 설계 마진을 초과하는 지속적인 리프트 수요를 방지하는 것을 목표로 합니다. 리프트를 제한함으로써 마모가 가속화되고 갑작스러운 고장 모드의 위험이 줄어듭니다. 작업 주기 보기에서는 리프트 전환을 거부하여 명령 → 모션 체인을 수정합니다.
비정상적인 상태, 특히 전력 손실은 정지된 부하가 지속적인 전력에 의존할 수 없기 때문에 전기 호이스트의 안전한 결과를 정의했을 것입니다. 정전 시 시스템은 동작을 유지하려 하기보다는 부하 보안을 우선으로 하고 안정적인 유지 상태로 복귀합니다. 이것이 제동 철학과 제어 재시작 동작이 리프팅 능력만큼 안전에 중요한 이유입니다. 명확한 비정상 응답 기대는 다음과 같습니다.
● 호이스트가 중력에 저항하기 위해 활성 구동 토크에 의존해서는 안 되기 때문에 정지 중 전력 손실로 인해 작업자의 조치 없이 계속 정지해야 합니다. 전원이 복구되면 호이스트가 자동으로 동작을 재개해서는 안 됩니다. 의도적인 새로운 명령이 필요합니다. 이렇게 하면 일시적인 중단 후 예기치 않은 이동을 방지할 수 있습니다.
● 보호 종료(안전 조건에 의해 트리거됨)는 트리거 조건이 해결될 때까지 안정적인 정지를 강제하고 안전하지 않은 재명령을 차단해야 합니다. 시스템의 우선순위는 작업이 중단되더라도 에스컬레이션을 방지하는 것입니다. '작동 방식' 용어로 말하면, 비정상적인 반응은 정상 작동이 더 이상 유효하지 않을 때 안전 상태 전환을 시행하는 호이스트입니다.
전기 호이스트는 방향 명령으로 시작됩니다. 동력을 모터 회전으로 바꾸는 역할을 합니다. 기어링은 리프팅을 위한 토크를 형성합니다. 체인이나 로프가 하중을 이동시킵니다. 브레이크는 후크를 제자리에 고정합니다. 제한과 보호 조치로 안전하지 않은 여행을 막을 수 있습니다. Novocrane (Suzhou) Co., Ltd.는 이러한 시스템을 지원합니다. 호이스트는 안정적인 제어와 서비스 가치를 추가합니다.
A: 전기 호이스트는 연동 제어를 통해 명령을 전달하고 모터에 동력을 공급한 다음 기어링을 통해 토크를 전달하여 체인 휠이나 로프 드럼을 움직입니다.
답변: 전기 호이스트는 안전 장치 브레이크를 사용하여 이동 후 하중을 유지하여 드리프트를 제한하고 의도하지 않은 하강을 방지합니다.
A: 전기 호이스트 제한 스위치는 이동이 끝날 때 허용되는 이동 방향을 차단하는 동시에 복구를 위한 역동작을 허용합니다.
답변: 전기 호이스트는 감속 기어링을 사용하여 높은 모터 속도를 후크에서 낮은 속도의 높은 토크 리프팅으로 변환합니다.
