Lift terlihat sederhana. Tapi apa yang membuatnya aman? Kerekan listrik mengubah daya menjadi gaya angkat. Ia juga mengontrol penurunan dan penahanan. Anda akan mempelajari perintah, motor, dan persneling. Anda juga akan melihat rem dan pengaman berhenti.
Saat operator menekan Atas atau Bawah, kerekan listrik terlebih dahulu memproses input sebagai permintaan arah yang diizinkan, bukan sebagai daya motor langsung. Logika kontrol harus menentukan 'satu arah saja' karena perintah yang berlawanan dapat menimbulkan konflik listrik dan kejutan mekanis. Inilah sebabnya mengapa pemilihan arah biasanya saling bertautan: sistem mencegah Atas dan Bawah aktif bersamaan, bahkan jika tombol ditekan secara bersamaan atau saklar macet. Perilaku utama yang perlu dipahami dari sudut pandang pengguna:
1. Kerekan menafsirkan Atas/Bawah sebagai keadaan yang saling eksklusif, sehingga hanya satu jalur gerak yang dapat diberi energi pada satu waktu. Hal ini mencegah kesalahan kontrol berubah menjadi gangguan listrik. Hal ini juga menghindari pembalikan torsi mendadak pada drivetrain di bawah beban.
2. Izin arah sering kali ditentukan oleh masukan keselamatan (misalnya, bukan pada batas atas). Operator masih 'memerintahkan,' tetapi kerekan memutuskan apakah gerakan diperbolehkan. Inilah sebabnya mengapa kerekan mungkin menolak untuk diangkat namun masih memungkinkan penurunan untuk pulih.
Motor adalah tempat energi listrik menjadi energi mekanik berputar, yang diubah oleh sisa kerekan menjadi perjalanan vertikal. Selama pengangkatan, motor harus menghasilkan torsi yang melebihi gravitasi ditambah kerugian sistem, sehingga kebutuhan listrik dan panas biasanya lebih tinggi. Selama penurunan, gravitasi membantu gerakan, sehingga tugas sistem beralih ke pengaturan kecepatan dan menjaga stabilitas, bukan sekadar “menarik”. Angkat vs turunkan dalam istilah praktis (tanpa klaim pemasaran):
● Mengangkat memuat motor secara aktif; arus naik untuk menghasilkan torsi, dan kecepatan sistem bergantung pada margin torsi yang tersedia dan kerugian drivetrain. Jika margin torsi rendah, Anda mungkin melihat pergerakan lebih lambat atau perilaku seperti terhenti. Kerekan harus tetap berperilaku sesuai prediksi karena sisi kontrol dirancang untuk menghidupkan dan mematikan berulang kali.
● Penurunan didorong oleh kecenderungan beban untuk turun; motor dan rem bersama-sama mencegah pelarian. Kerekan yang stabil membuat penurunan terasa terkendali dan berulang, dibandingkan melakukan akselerasi pada beban yang lebih berat. Inilah sebabnya mengapa perilaku motor tidak dapat dijelaskan sendiri tanpa mengacu pada pengereman dan transmisi.
Putaran motor disalurkan melalui drivetrain dan kemudian diubah menjadi gerakan roda rantai atau drum tali, yang menghasilkan perjalanan kait linier. Kerekan harus mengelola transisi fase secara konsisten karena start, pergerakan stabil, dan penghentian memberi tekanan pada mekanisme secara berbeda di bawah beban. Pada awalnya, sistem harus mengatasi gesekan statis dan inersia tanpa menyentak; pada perjalanan yang stabil, kecepatannya harus tetap stabil; pada saat berhenti, torsi penggerak harus dihilangkan dan torsi penahan ditetapkan agar beban tidak melayang. Tabel di bawah merangkum siklus kerja yang dialami operator, menunjukkan subsistem mana yang 'melakukan pekerjaan penting' di setiap fase. Hal ini membantu menjelaskan mengapa kerekan listrik yang sama dapat terasa berbeda pada beban yang berbeda: transisi fase bergantung pada margin torsi, kepatuhan drivetrain, dan timing rem, bukan pada tenaga motor saja.
Fase kerja |
Tindakan sistem primer |
Apa yang harus dilakukan pengait |
Mulai/terlibat |
Kontrol memungkinkan arah, pelepasan rem, torsi motor meningkat |
Mulailah bergerak dengan lancar tanpa melompat |
Perjalanan stabil |
Motor + gearbox menjaga torsi dan kecepatan keluaran |
Bergerak dengan kecepatan stabil di bawah beban konstan |
Berhenti/transisi |
Perintah penggerak dihilangkan, rem diaktifkan untuk menghentikan gerakan |
Berhenti tanpa overshoot atau rebound |
Memegang |
Rem memberikan torsi penahan terus menerus |
Tetap stabil tanpa creep atau drift |
Kerekan listrik memerlukan gaya yang tinggi pada pengaitnya tetapi kecepatannya rendah untuk mendapatkan posisi yang aman, sedangkan motor listrik secara alami menghasilkan daya yang berguna pada kecepatan yang lebih tinggi. Jembatan pengurangan gigi yang tidak sesuai dengan menurunkan kecepatan dan melipatgandakan torsi, memungkinkan penggerak kompak untuk mengangkat beban tetapan tanpa memerlukan motor besar yang tidak praktis. Inilah alasan mekanis mengapa kerekan bisa kompak dan bertenaga. Dua perbandingan utama memperjelas perlunya pengurangan:
1. Kecepatan motor vs kecepatan pengait: motor dapat berputar dengan cepat, tetapi pengait harus bergerak cukup lambat untuk menentukan posisi dan menghindari tabrakan. Pengurangan membuat kecepatan perjalanan dapat dikontrol sekaligus menjaga motor dalam rentang pengoperasian yang bisa diterapkan. Hal ini juga mengurangi risiko penekanan tombol kecil menghasilkan gerakan kait yang terlalu besar.
2. Gaya kait vs torsi motor: kait membutuhkan gaya untuk mengatasi gravitasi, tetapi motor menghasilkan torsi pada poros. Pengurangan mengubah torsi menjadi torsi keluaran yang lebih tinggi pada elemen pengangkat, sehingga hoist dapat terangkat tanpa motor beroperasi pada arus ekstrem secara terus menerus.
Gearbox tidak hanya memengaruhi 'dapatkah ia mengangkat' namun juga 'bagaimana rasanya menempatkan beban.' Kekakuan drivetrain memengaruhi bagaimana torsi motor secara langsung menjadi gerakan kait di bawah beban, dan reaksi balik memengaruhi seberapa cepat respons gerakan ketika arah berubah atau ketika sistem bertransisi antara digerakkan dan ditahan. Sifat mekanik ini terlihat paling jelas selama penempatan inching dan presisi. Bagaimana hal ini disajikan secara operasional:
● Dengan lebih banyak serangan balik, hoist mungkin menunjukkan sedikit penundaan atau 'pengambilan' saat berpindah antara angkat dan turunkan atau saat menerapkan kembali gerakan setelah ditahan. Penundaan tersebut adalah permainan mekanis yang dilakukan, bukan penundaan kontrol, dan hal ini dapat memengaruhi akurasi penempatan. Dalam sistem yang stabil, efek ini kecil dan berulang; reaksi yang besar atau berubah-ubah dapat mengindikasikan keausan.
● Dengan kekakuan yang lebih rendah (puntiran yang lebih elastis), permulaan mungkin terasa lebih lembut, namun penghentian mungkin terasa kurang tajam pada beban tinggi. Hal ini tidak secara otomatis tidak aman, namun mengubah cara operator mengharapkan hook untuk merespons. Singkatnya, kualitas kendali merupakan hasil gabungan listrik dan mekanis, bukan hasil yang hanya bersifat sementara.
Dalam kerekan listrik berbasis rantai, roda saku menghubungkan rantai dan menarik rantai melalui jalur yang dipandu. Setiap tautan dimasukkan ke dalam saku, dan pengikatan berulang itulah yang mengubah putaran roda yang lambat menjadi perjalanan kait vertikal. Jalur muatannya langsung: pengait → tegangan rantai → pengikatan saku → keluaran girboks → badan hoist dan suspensi. Yang penting dalam 'cara kerjanya' adalah konsistensi keterlibatan. Karena rantai terhubung satu sama lain, panduan yang buruk atau tempat duduk yang tidak konsisten dapat menyebabkan getaran atau gerakan yang tidak rata, terutama pada kecepatan rendah. Jalur rantai yang dipandu dengan benar membuat pengikatan tautan dapat diprediksi, sehingga mendukung pemosisian berulang dan mengurangi beban kejut di dalam jalur penggerak.

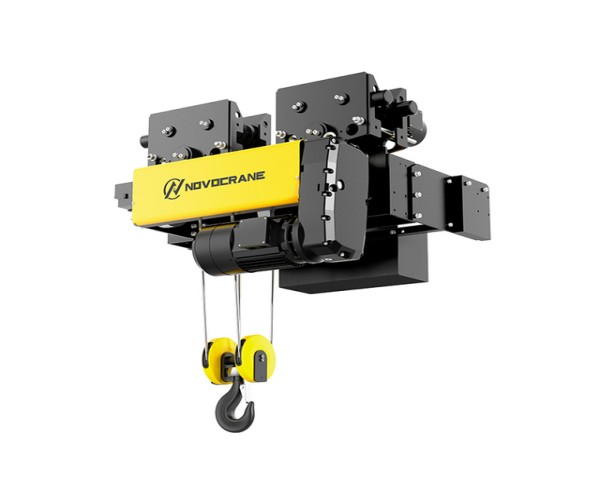

Dalam kerekan listrik berbasis tali, drum memutar tali kawat saat berputar, dan pengait bergerak sesuai dengan putaran dan pelepasan drum. Gerakan tali berlangsung terus menerus, namun antarmuka drum menimbulkan perilaku spooling: seberapa merata tali diletakkan dan bagaimana tegangan menjaga tali tetap terpasang. Spooling yang stabil mendukung perjalanan yang stabil; spooling yang buruk dapat menyebabkan variasi perjalanan dan tekanan lokal. Oleh karena itu, jalur drum tali bukan hanya sekedar 'tali pembungkus.' Ini adalah antarmuka belitan yang terkontrol di mana geometri alur dan panduan membantu memastikan pelapisan dan kontak yang konsisten. Ketika pelapisan mengubah radius belitan efektif, perjalanan kait per putaran drum dapat sedikit berbeda, sehingga penggulungan yang teratur adalah bagian dari gerakan yang konsisten.
Topik |
Jalur rantai beban hoist rantai |
Jalur drum kerekan tali |
Antarmuka gerak primer |
Hubungkan kursi ke roda saku |
Kontak tali dan angin pada drum |
Apa yang 'mentransmisikan beban' |
Gaya tarik rantai melalui tautan yang terhubung |
Ketegangan tali melalui belitan dan reeving drum |
Apa yang mempengaruhi stabilitas perjalanan |
Panduan rantai dan tempat duduk yang konsisten |
Bahkan perilaku spooling, tension, dan layering |
Setelah operator melepaskan kendali, kerekan listrik harus melakukan lebih dari sekadar berhenti bergerak—kerekan listrik harus terus menerus menahan gravitasi. Itu sebabnya menahan diperlakukan sebagai fungsi utama, bukan efek samping dari berhenti. Rem memberikan torsi penahan sehingga posisi pengait tetap stabil saat beban ditangguhkan. Kebanyakan hoist menggunakan konsep anti-gagal pada tingkat sistem: ketika daya dilepas, rem secara default akan dalam keadaan aktif sehingga beban ditahan, bukan dilepaskan. Kuncinya adalah bahwa perilaku holding harus dapat diprediksi dan diulangi, karena holding yang tidak dapat diprediksi akan muncul sebagai creep (penurunan lambat) atau drift (penetapan melebihi titik berhenti yang diharapkan). Dalam istilah mekanisme, 'tahan' adalah kondisi pengoperasian yang ditentukan dengan kebutuhan torsi dan waktu responsnya sendiri.
Pengaturan waktu rem menentukan bagaimana rasanya memulai dan berhenti serta seberapa aman penurunan tetap dilakukan di bawah beban yang lebih berat. Saat start, rem harus terlepas dengan bersih sehingga motor tidak melawan rem yang diaktifkan sebagian; jika tidak, panas dan sentakan akan meningkat. Saat berhenti, rem harus diaktifkan secara terkendali sehingga beban tidak melampaui batas, memantul, atau mengayun karena pemutusan torsi secara tiba-tiba. Urutan stop-and-hold yang praktis terlihat seperti ini:
1. Operator melepaskan tombol; perintah penggerak dihilangkan, dan torsi motor berkurang. Sistem kemudian bertransisi dari 'mengemudi' ke 'menahan' alih-alih membiarkan beban menentukan hasilnya. Jika transisi ini lambat, penyimpangan akan terlihat.
2. Rem berfungsi untuk mengunci drivetrain dan menahan beban. Jika keterlibatan tidak konsisten, creep dapat terjadi bahkan tanpa perintah, yang merupakan masalah kinerja penahan dan bukan masalah kontrol kecepatan.
3. Selama penurunan, rem dan penggerak harus bekerja sama sehingga beban tidak dapat berakselerasi melebihi perintah penurunan. Oleh karena itu, penurunan yang stabil merupakan bukti pengendalian yang terkoordinasi, bukan hanya kemampuan motorik.
Liontin biasanya merupakan bagian dari rangkaian kontrol berdaya rendah yang membawa perintah, sedangkan rangkaian daya membawa arus yang benar-benar menjalankan motor. Pemisahan ini memungkinkan hoist menerapkan logika keselamatan dan interlock sebelum memberikan energi daya tinggi, dan menjaga antarmuka operator lebih ringan dan tidak terkena efek peralihan energi tinggi. Secara fungsional, liontin 'permintaan' dan peralihan internal 'dieksekusi.' Tampilan arsitektur yang disederhanakan:
● Sisi kontrol: sakelar gantung, interlock, input batas, dan logika permisif menentukan apakah gerakan diperbolehkan dan ke arah mana. Sisi ini dapat memblokir perintah yang tidak aman tanpa perlu menangani daya motor secara langsung. Hal ini juga membuat sistem lebih mudah untuk didiagnosis karena sinyal kontrol dapat diperiksa secara independen.
● Sisi daya: perangkat pengalih memberi energi pada motor sesuai dengan arah yang diizinkan. Daya tinggi tetap berada di dalam komponen tertutup yang dirancang untuk peralihan berulang, panas, dan perlindungan listrik. Pembagian ini penting dalam cara kerekan listrik mengubah perintah kecil menjadi gerakan aman.
Peralihan arah biasanya diterapkan dengan memberi energi pada jalur peralihan yang berbeda untuk Atas vs Bawah, dan interlocking mencegah kedua jalur aktif secara bersamaan. Interlock adalah mekanisme penegakan di balik “satu arah gerakan yang diizinkan”, yang memastikan bahwa masukan liontin yang bertentangan tidak dapat menciptakan keadaan kekuatan yang saling bertentangan. Ini merupakan pengaman listrik dan pengaman mekanis, karena mencegah kejutan pembalikan torsi. Apa yang dicapai interlocking dalam operasi sebenarnya:
1. Mencegah jalur daya Naik dan Turun secara bersamaan, yang dapat menimbulkan kondisi kesalahan pada tahap peralihan motor. Hal ini mengurangi kemungkinan kesalahan masukan manusia menjadi peristiwa listrik berenergi tinggi. Itu juga membuat perilaku arah dapat diprediksi dalam penanganan tombol yang tidak sempurna.
2. Mendukung rasa kontrol yang konsisten dengan memastikan perubahan arah disengaja dan berurutan. Kerekan harus berhenti lalu mundur, bukan mundur saat masih bergerak dengan beban. Hal ini mengurangi tekanan drivetrain dan meningkatkan kemampuan pengulangan penempatan.
Sakelar pembatas menghentikan perjalanan di dekat titik akhir untuk mencegah blok pengait atau media pengangkat didorong ke kondisi mekanis yang tidak aman. Batas atas mencegah overrun ke atas yang dapat menyebabkan benturan pada badan hoist atau end stop. Batas bawah mencegah penurunan berlebihan yang dapat menimbulkan kendur, mis-spooling, atau gangguan mekanis tergantung pada media pengangkat. Tindakan batas tidak sama dengan penghentian normal. Perhentian normal dimulai oleh operator untuk mengakhiri gerakan pada posisi yang dipilih; penghentian batas dimulai oleh kerekan untuk menegakkan batas. Mekanismenya dirancang secara terarah: mekanisme ini menghalangi perjalanan lebih jauh ke arah yang tidak aman sekaligus memungkinkan pergerakan menjauh dari batas untuk pemulihan.
Sakelar batas biasanya mengganggu jalur perintah untuk satu arah sehingga sinyal gerak yang diizinkan tidak dapat mencapai tahap peralihan daya. Desain ini mencegah terjadinya 'mengemudi ke ujung' berulang kali meskipun operator terus menekan tombol yang sama. Pada saat yang sama, arah sebaliknya tetap tersedia sehingga sistem dapat dipindahkan kembali ke jangkauan perjalanan yang aman. Perilaku pemulihan adalah bagian dari 'cara kerjanya,' bukan hanya sekedar renungan:
● Jika batas atas tercapai, Atas diblokir sementara Bawah tetap tersedia sehingga pengait dapat diturunkan untuk melewati batas. Kerekan tidak memerlukan tindakan khusus untuk pemulihan dasar selain melepaskan dan mengarahkan ke arah yang aman. Hal ini menjaga agar kejadian batas tidak meningkat menjadi dampak mekanis.
● Jika batas bawah tercapai, Bawah diblokir sementara Atas tetap tersedia sehingga geometri yang kendur atau tidak aman dapat diperbaiki. Gangguan terarah ini membantu menjaga integritas media pengangkat dan mengurangi kemungkinan perilaku buruk rantai/tali yang disebabkan oleh penurunan yang berlebihan.
Perlindungan kelebihan beban mencegah pengangkatan ketika beban yang diminta melebihi kemampuan tetapan alat pengangkat, yang sebaliknya akan meningkatkan risiko stres dan termal di seluruh drivetrain dan media pengangkat. Secara mekanis, perlindungan kelebihan beban bertindak sebagai penghalang izin: perlindungan ini memungkinkan pengangkatan normal sesuai rating, namun menolak atau menghentikan pengangkatan ketika sistem mendeteksi kondisi kelebihan beban. Hasil utamanya adalah kerekan tidak “mengangkat setengah” secara tidak terduga; itu bertransisi ke keadaan non-lift saat kelebihan beban. Cara menafsirkan perilaku kelebihan beban dalam operasi:
1. Kelebihan muatan berarti melampaui batas aman, bukan sekadar 'terasa berat.' Kerekan mungkin masih bergerak sedikit karena kelonggaran pengambilan atau waktu kendali, namun pengangkatan yang berkelanjutan ditolak ketika diketahui ada beban berlebih. Hal ini mencegah operator mengandalkan gerakan parsial yang tidak konsisten.
2. Perlindungan kelebihan beban terutama ditujukan untuk mencegah permintaan pengangkatan yang terus menerus melampaui batas desain. Dengan membatasi daya angkat, hal ini mengurangi risiko keausan yang dipercepat dan mode kegagalan mendadak. Dalam tampilan siklus kerja, ini mengubah perintah → rantai gerak dengan menolak transisi pengangkatan.
Keadaan yang tidak normal—terutama kehilangan daya—pasti menentukan hasil yang aman pada kerekan listrik karena beban yang ditangguhkan tidak dapat bergantung pada daya yang berkelanjutan. Dalam gangguan listrik, sistem memprioritaskan keamanan beban dan kembali ke kondisi penahan yang stabil daripada berusaha mempertahankan gerakan. Inilah sebabnya mengapa filosofi pengereman dan perilaku kontrol restart penting untuk keselamatan dan juga kemampuan mengangkat. Ekspektasi respons abnormal yang jelas terlihat seperti ini:
● Hilangnya daya saat menahan akan mengakibatkan penahan terus berlanjut tanpa tindakan operator, karena hoist tidak boleh bergantung pada torsi penggerak aktif untuk menahan gravitasi. Saat listrik kembali menyala, kerekan tidak boleh melanjutkan gerakan secara otomatis; itu harus memerlukan perintah baru yang disengaja. Hal ini mencegah pergerakan tak terduga setelah pemadaman sementara.
● Penghentian proteksi (dipicu oleh kondisi keselamatan) harus memaksa penghentian stabil dan memblokir perintah ulang yang tidak aman hingga kondisi pemicu teratasi. Prioritas sistem adalah mencegah eskalasi, bahkan jika hal itu mengganggu tugas. Dalam istilah 'cara kerjanya', respons abnormal adalah kerekan yang menerapkan transisi kondisi aman ketika pengoperasian normal tidak lagi berlaku.
Kerekan listrik dimulai dengan perintah arah. Ini mengubah tenaga menjadi putaran motor. Gearing membentuk torsi untuk mengangkat. Rantai atau tali menggerakkan beban. Rem menahan pengait pada tempatnya. Batasan dan perlindungan menghentikan perjalanan yang tidak aman. Novocrane (Suzhou) Co., Ltd. mendukung sistem ini. Kerekannya menambah kontrol yang stabil dan nilai layanan.
J: Kerekan listrik mengarahkan perintah melalui kontrol yang saling bertautan, menggerakkan motor, kemudian mentransmisikan torsi melalui roda gigi untuk menggerakkan roda rantai atau drum tali.
J: Kerekan listrik menggunakan rem anti-gagal untuk menahan beban setelah bergerak, membatasi penyimpangan dan mencegah penurunan yang tidak disengaja.
J: Sakelar batas hoist listrik menghentikan arah perjalanan yang diizinkan pada akhir perjalanan, sekaligus memungkinkan gerakan mundur untuk pemulihan.
J: Kerekan listrik menggunakan roda gigi reduksi untuk mengubah kecepatan motor tinggi menjadi pengangkatan torsi tinggi berkecepatan rendah di pengait.
