รอกไฟฟ้าทำงานอย่างไร?

ลิฟต์ก็ดูเรียบง่าย แต่อะไรทำให้ปลอดภัย? รอกไฟฟ้าเปลี่ยนกำลังเป็นลิฟต์ นอกจากนี้ยังควบคุมการลดลงและการถือครอง คุณจะได้เรียนรู้คำสั่ง มอเตอร์ และการเข้าเกียร์ คุณจะเห็นเบรกและจุดหยุดเพื่อความปลอดภัยด้วย



หลักการทำงานของรอกไฟฟ้า: จากคำสั่งไปจนถึงการเคลื่อนตัวของตะขอ

อินพุตคำสั่งและการเลือกทิศทาง

เมื่อผู้ปฏิบัติงานกดขึ้นหรือลง ขั้นแรก รอกไฟฟ้า จะประมวลผลอินพุตเป็นการร้องขอทิศทางที่ได้รับอนุญาต ไม่ใช่เป็นกำลังของมอเตอร์ทันที ตรรกะการควบคุมต้องตัดสินใจ 'ทิศทางเดียวเท่านั้น' เนื่องจากคำสั่งที่ตรงกันข้ามอาจสร้างความขัดแย้งทางไฟฟ้าและไฟฟ้าช็อตได้ นี่คือเหตุผลที่การเลือกทิศทางมักจะเชื่อมต่อกัน: ระบบจะป้องกันไม่ให้ขึ้นและลงทำงานพร้อมกัน แม้ว่าจะกดปุ่มพร้อมกันหรือสวิตช์ค้างก็ตาม พฤติกรรมหลักที่ต้องทำความเข้าใจจากมุมมองของผู้ใช้:

1. รอกตีความการขึ้น/ลงว่าเป็นสถานะที่แยกจากกัน ดังนั้นจึงสามารถเปิดใช้งานเส้นทางการเคลื่อนไหวได้เพียงเส้นทางเดียวเท่านั้นในแต่ละครั้ง เพื่อป้องกันไม่ให้ข้อผิดพลาดในการควบคุมกลายเป็นไฟฟ้าขัดข้อง นอกจากนี้ยังหลีกเลี่ยงการพลิกกลับของแรงบิดกะทันหันในระบบขับเคลื่อนภายใต้ภาระหนักอีกด้วย

2. การอนุญาตทิศทางมักถูกกำหนดเงื่อนไขโดยอินพุตด้านความปลอดภัย (เช่น ไม่ใช่ที่ขีดจำกัดบน) ผู้ปฏิบัติงานยังคง 'คำสั่ง' แต่รอกจะตัดสินใจว่าจะอนุญาตให้มีการเคลื่อนไหวหรือไม่ นี่คือเหตุผลว่าทำไมรอกถึงปฏิเสธที่จะยกแต่ยังปล่อยให้ตัวลดสามารถฟื้นตัวได้

การแปลงพลังงานไฟฟ้าในมอเตอร์

มอเตอร์คือจุดที่พลังงานไฟฟ้ากลายเป็นพลังงานกลหมุน ซึ่งส่วนที่เหลือของรอกจะแปลงเป็นการเคลื่อนที่ในแนวตั้ง ในระหว่างการยก มอเตอร์จะต้องให้แรงบิดที่เกินแรงโน้มถ่วงบวกกับการสูญเสียของระบบ ดังนั้นความต้องการไฟฟ้าและความร้อนจึงมักจะสูงกว่า ในระหว่างการลดลง แรงโน้มถ่วงจะช่วยในการเคลื่อนไหว ดังนั้น งานของระบบจึงเลื่อนไปที่การควบคุมความเร็วและรักษาเสถียรภาพ แทนที่จะใช้ 'การดึง' เพียงอย่างเดียว ยกกับต่ำกว่า ในทางปฏิบัติ (ไม่มีการกล่าวอ้างทางการตลาด):

● การยกโหลดจะทำให้มอเตอร์แข็งตัว กระแสไฟจะเพิ่มขึ้นเพื่อสร้างแรงบิด และความเร็วของระบบขึ้นอยู่กับค่าแรงบิดที่มีอยู่และการสูญเสียระบบขับเคลื่อน หากอัตราแรงบิดต่ำ คุณอาจเห็นการเคลื่อนที่ช้าลงหรือมีลักษณะคล้ายแผงลอย รอกควรยังคงทำงานได้ตามที่คาดเดาได้ เนื่องจากด้านควบคุมได้รับการออกแบบมาให้สตาร์ทและหยุดซ้ำๆ

● การลดลงเป็นผลมาจากแนวโน้มของโหลดที่จะลงมา มอเตอร์และเบรกร่วมกันป้องกันการวิ่งหนี รอกที่มั่นคงช่วยให้ควบคุมการปล่อยตัวลงได้และทำซ้ำได้ แทนที่จะเร่งความเร็วภายใต้น้ำหนักที่หนักกว่า นี่คือสาเหตุที่ไม่สามารถอธิบายพฤติกรรมของมอเตอร์เพียงอย่างเดียวได้ โดยไม่อ้างอิงถึงการเบรกและระบบเกียร์

ระบบส่งกำลังแบบกลไกเพื่อการเดินทางในแนวตั้ง

การหมุนของมอเตอร์จะถูกส่งผ่านระบบขับเคลื่อน จากนั้นแปลงเป็นการเคลื่อนที่ของล้อโซ่หรือดรัมเชือก ซึ่งจะทำให้การเคลื่อนที่ของตะขอเป็นเส้นตรง รอกจะต้องจัดการการเปลี่ยนเฟสอย่างสม่ำเสมอเนื่องจากการสตาร์ท การเดินทางที่มั่นคง และหยุดความเครียดกลไกจะแตกต่างออกไปภายใต้ภาระ เมื่อเริ่มต้น ระบบจะต้องเอาชนะแรงเสียดทานสถิตและความเฉื่อยโดยไม่มีการกระตุก เมื่อเดินทางอย่างมั่นคงจะต้องรักษาความเร็วให้คงที่ เมื่อหยุดรถ จะต้องเอาแรงบิดของไดรฟ์ออก และสร้างแรงบิดจับไว้เพื่อไม่ให้โหลดลอย ตารางด้านล่างสรุปวงจรการทำงานตามที่ผู้ปฏิบัติงานประสบ โดยแสดงว่าระบบย่อยใดที่ 'ทำงานที่สำคัญ' ในแต่ละเฟส สิ่งนี้ช่วยอธิบายได้ว่าเหตุใดรอกไฟฟ้าตัวเดียวกันจึงรู้สึกแตกต่างเมื่อโหลดต่างกัน การเปลี่ยนเฟสขึ้นอยู่กับระยะแรงบิด ความสอดคล้องของระบบขับเคลื่อน และจังหวะเบรก แทนที่จะขึ้นอยู่กับกำลังของมอเตอร์เพียงอย่างเดียว

ขั้นตอนการทำงาน	การทำงานของระบบหลัก	สิ่งที่ตะขอควรทำ
เริ่ม/มีส่วนร่วม	การควบคุมช่วยให้บังคับทิศทาง การปลดเบรก แรงบิดของมอเตอร์เพิ่มขึ้น	เริ่มเคลื่อนไหวได้อย่างราบรื่นโดยไม่ต้องกระโดด
การเดินทางที่มั่นคง	มอเตอร์ + กระปุกเกียร์รักษาแรงบิดและความเร็วเอาต์พุต	เคลื่อนที่ด้วยความเร็วคงที่ภายใต้ภาระคงที่
หยุด/เปลี่ยน	คำสั่งขับเคลื่อนถูกลบออก เบรกทำงานเพื่อหยุดการเคลื่อนไหว	หยุดโดยไม่โอเวอร์ชูตหรือดีดตัวกลับ
ถือ	เบรกให้แรงบิดในการยึดเกาะอย่างต่อเนื่อง	คงอยู่อย่างมั่นคงโดยไม่มีการคืบคลานหรือดริฟท์



มอเตอร์รอกไฟฟ้าและกระปุกเกียร์: สร้างแรงบิดในการยก

เหตุใดจึงต้องลดเกียร์

รอกไฟฟ้าต้องใช้แรงที่ขอเกี่ยวสูงแต่ความเร็วต่ำเพื่อการวางตำแหน่งที่ปลอดภัย ในขณะที่มอเตอร์ไฟฟ้าจะผลิตพลังงานที่มีประโยชน์ตามธรรมชาติที่ความเร็วสูงกว่า สะพานทดเกียร์ที่ไม่ตรงกันโดยการลดความเร็วและแรงบิดทวีคูณ ช่วยให้ไดรฟ์ขนาดกะทัดรัดสามารถยกโหลดที่กำหนดได้โดยไม่ต้องใช้มอเตอร์ขนาดใหญ่ที่ใช้งานไม่ได้ นี่คือเหตุผลทางกลที่ทำให้รอกมีทั้งขนาดกะทัดรัดและทรงพลัง การเปรียบเทียบที่สำคัญสองประการให้ความกระจ่างถึงความจำเป็นในการลด:

1. ความเร็วของมอเตอร์เทียบกับความเร็วของตะขอ: มอเตอร์อาจหมุนเร็ว แต่ตะขอจะต้องเคลื่อนที่ช้าๆ เพียงพอสำหรับการวางตำแหน่งและการหลีกเลี่ยงการชนกัน การลดลงทำให้สามารถควบคุมความเร็วในการเคลื่อนที่ได้ในขณะเดียวกันก็รักษามอเตอร์ให้อยู่ในช่วงการทำงานที่ใช้งานได้ นอกจากนี้ยังช่วยลดความเสี่ยงที่การกดปุ่มเล็กๆ จะทำให้เกิดการเคลื่อนตัวของตะขอที่ใหญ่เกินไป

2. แรงของตะขอเทียบกับแรงบิดของมอเตอร์: ตะขอต้องใช้แรงเพื่อที่จะเอาชนะแรงโน้มถ่วง แต่มอเตอร์จะสร้างแรงบิดที่เพลา การลดลงจะแปลงแรงบิดเป็นแรงบิดเอาท์พุตที่สูงขึ้นที่องค์ประกอบการยก ดังนั้นรอกจึงสามารถยกได้โดยไม่ต้องให้มอเตอร์ทำงานที่กระแสไฟสุดขั้วอย่างต่อเนื่อง

กระปุกเกียร์ส่งผลต่อการควบคุมอย่างไร

กระปุกเกียร์ไม่เพียงส่งผลต่อ 'สามารถยกได้' เท่านั้น แต่ยังส่งผลต่อ 'ความรู้สึกในการบรรทุกสิ่งของด้วย' ความแข็งของระบบขับเคลื่อนส่งผลต่อการที่แรงบิดของมอเตอร์กลายเป็นการเคลื่อนที่ของขอเกี่ยวโดยตรงภายใต้ภาระหนัก และฟันเฟืองส่งผลต่อการตอบสนองเร็วของการเคลื่อนไหวเมื่อทิศทางเปลี่ยนหรือเมื่อระบบเปลี่ยนระหว่างการขับเคลื่อนและการหยุดนิ่ง คุณสมบัติทางกลเหล่านี้จะปรากฏชัดเจนที่สุดระหว่างการต่อนิ้วและการวางตำแหน่งที่แม่นยำ สิ่งนี้นำเสนอในเชิงปฏิบัติอย่างไร:

● หากมีฟันเฟืองมากขึ้น รอกอาจแสดงความล่าช้าเล็กน้อยหรือ 'การยกขึ้น' เมื่อสลับระหว่างการยกขึ้นและลง หรือเมื่อทำการเคลื่อนไหวอีกครั้งหลังจากกดค้างไว้ ความล่าช้านั้นคือการเล่นแบบกลไก ไม่ใช่ความล่าช้าในการควบคุม และอาจส่งผลต่อความแม่นยำของตำแหน่ง ในระบบที่เสถียร ผลกระทบนี้มีขนาดเล็กและสามารถทำซ้ำได้ ฟันเฟืองขนาดใหญ่หรือการเปลี่ยนแปลงอาจบ่งบอกถึงการสึกหรอ

● ด้วยความแข็งที่ต่ำกว่า (การบิดที่ยืดหยุ่นมากขึ้น) การสตาร์ทอาจรู้สึกนุ่มนวลขึ้น แต่การหยุดอาจรู้สึกคมชัดน้อยลงภายใต้ภาระหนัก สิ่งนี้ไม่ปลอดภัยโดยอัตโนมัติ แต่จะเปลี่ยนวิธีที่ผู้ปฏิบัติงานคาดหวังให้ฮุคตอบสนอง กล่าวโดยสรุป คุณภาพการควบคุมคือผลลัพธ์ทางไฟฟ้าและเครื่องกลที่รวมกัน ไม่ใช่ผลลัพธ์แบบจี้อย่างเดียว



การส่งผ่านภาระ: เส้นทางโซ่เทียบกับเส้นทางดรัมเชือก

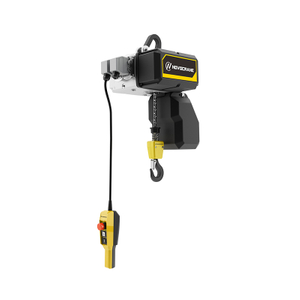

เส้นทางโซ่โหลดรอกโซ่

ในรอกไฟฟ้าแบบใช้โซ่ กระเป๋าล้อจะประกอบข้อต่อโซ่และดึงโซ่ผ่านเส้นทางนำทาง แต่ละข้อต่อจะใส่เข้าไปในกระเป๋า และการมีส่วนร่วมซ้ำๆ เป็นสิ่งที่เปลี่ยนการหมุนล้อช้าๆ ให้เป็นการเคลื่อนที่ของตะขอในแนวตั้ง เส้นทางการรับน้ำหนักโดยตรง: ตะขอ → ความตึงของโซ่ → การเข้ากระเป๋า → เอาต์พุตกระปุกเกียร์ → ตัวรอกและระบบกันสะเทือน สิ่งสำคัญสำหรับ 'วิธีการทำงาน' คือความสม่ำเสมอของการมีส่วนร่วม เนื่องจากโซ่เชื่อมต่อแบบต่อพ่วง การบังคับทิศทางที่ไม่ดีหรือเบาะนั่งที่ไม่สอดคล้องกันอาจส่งผลให้เกิดการสั่นสะเทือนหรือการเคลื่อนไหวที่ไม่สม่ำเสมอ โดยเฉพาะอย่างยิ่งที่ความเร็วต่ำ เส้นทางลูกโซ่ที่มีการนำทางอย่างถูกต้องช่วยให้คาดเดาการเชื่อมต่อได้ ซึ่งรองรับการวางตำแหน่งที่ทำซ้ำได้ และลดแรงกระแทกภายในเส้นทางขับเคลื่อน

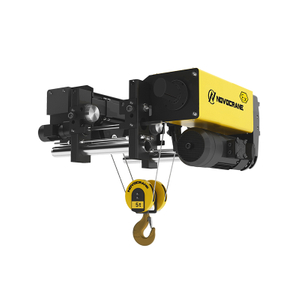

ทางเดินกลองรอกเชือก

ในรอกไฟฟ้าแบบใช้เชือก ดรัมจะหมุนลวดสลิงในขณะที่หมุน และตะขอจะเคลื่อนที่ตามการหมุนของดรัมและการรีฟวิง การเคลื่อนที่ของเชือกเป็นไปอย่างต่อเนื่อง แต่ส่วนต่อประสานของดรัมจะแนะนำพฤติกรรมการม้วนเชือก: เชือกจะวางสม่ำเสมอแค่ไหน และแรงดึงจะทำให้เชือกอยู่ในตำแหน่งอย่างไร สปูลที่เสถียรรองรับการเดินทางที่มั่นคง การสปูลที่ไม่ดีอาจทำให้เกิดการเปลี่ยนแปลงในการเดินทางและความเครียดเฉพาะที่ ดังนั้น ทางเดินแบบดรัมเชือกจึงไม่ใช่แค่ 'เชือกพัน' เท่านั้น แต่เป็นอินเทอร์เฟซการพันแบบควบคุมที่รูปทรงของร่องและการนำทางช่วยให้มั่นใจได้ถึงการเรียงชั้นและการสัมผัสที่สม่ำเสมอ เมื่อการแบ่งชั้นเปลี่ยนรัศมีการพันที่มีประสิทธิภาพ การเคลื่อนที่ของขอเกี่ยวต่อการหมุนของดรัมอาจแตกต่างกันเล็กน้อย ดังนั้นการม้วนอย่างเป็นระเบียบจึงเป็นส่วนหนึ่งของการเคลื่อนไหวที่สม่ำเสมอ

หัวข้อ	เส้นทางโซ่โหลดรอกโซ่	ทางเดินกลองรอกเชือก
อินเทอร์เฟซการเคลื่อนไหวหลัก	เชื่อมโยงที่นั่งเข้ากับล้อกระเป๋า	หน้าสัมผัสเชือกและลมบนดรัม
'ส่งโหลด' อะไร	แรงดึงของโซ่ผ่านข้อต่อที่เกี่ยวพัน	ความตึงของเชือกโดยการพันดรัมและการรีฟวิง
สิ่งที่ส่งผลต่อความมั่นคงในการเดินทาง	คำแนะนำโซ่และที่นั่งที่สม่ำเสมอ	แม้แต่การสปูล ความตึง และพฤติกรรมการเรียงชั้น



กลไกเบรกรอกไฟฟ้า: หยุดและค้างไว้

การรับน้ำหนักหลังจากการเคลื่อนไหว

หลังจากที่ผู้ปฏิบัติงานปล่อยตัวควบคุมแล้ว รอกไฟฟ้าต้องทำมากกว่าหยุดเคลื่อนที่ แต่จะต้องต้านทานแรงโน้มถ่วงอย่างต่อเนื่อง นั่นคือเหตุผลว่าทำไมการถือถือเป็นฟังก์ชันหลัก ไม่ใช่ผลข้างเคียงจากการหยุด เบรกให้แรงบิดในการยึดเกาะ ดังนั้นตำแหน่งขอเกี่ยวจึงคงที่ในขณะที่โหลดถูกระงับ รอกส่วนใหญ่ใช้แนวคิดป้องกันความผิดพลาดในระดับระบบ: เมื่อถอดปลั๊กออก เบรกจะมีค่าเริ่มต้นเป็นสถานะทำงาน ดังนั้นโหลดจะถูกพักไว้แทนที่จะปล่อย สิ่งสำคัญคือพฤติกรรมการถือครองควรคาดเดาได้และทำซ้ำได้ เนื่องจากการถือครองที่คาดเดาไม่ได้จะปรากฏเป็นการคืบคลาน (การลงช้า) หรือดริฟท์ (การปักหลักเกินจุดหยุดที่คาดไว้) ในแง่กลไก 'โฮลด์' คือสถานะการทำงานที่กำหนดโดยมีความต้องการแรงบิดและจังหวะเวลาตอบสนองของตัวเอง

ลักษณะการเบรกขณะยกขึ้นและลง

จังหวะเบรกจะกำหนดความรู้สึกในการออกตัวและหยุด และความปลอดภัยในการลดลงภายใต้ภาระที่หนักกว่า เมื่อสตาร์ทรถ เบรกจะต้องคลายออกอย่างหมดจดเพื่อที่มอเตอร์จะได้ไม่ต่อสู้กับเบรกที่มีส่วนร่วมบางส่วน มิฉะนั้นความร้อนและการกระตุกจะเพิ่มขึ้น เมื่อหยุด เบรกจะต้องทำงานในลักษณะที่ได้รับการควบคุม เพื่อไม่ให้โหลดเกิน เด้งกลับ หรือแกว่งเนื่องจากแรงบิดตัดกะทันหัน ลำดับการหยุดและระงับที่ใช้งานได้จริงมีลักษณะดังนี้:

1. ผู้ปฏิบัติงานปล่อยปุ่ม คำสั่งขับเคลื่อนจะถูกลบออก และแรงบิดของมอเตอร์จะลดลง จากนั้นระบบจะเปลี่ยนจาก 'การขับขี่' เป็น 'การควบคุม' แทนที่จะปล่อยให้โหลดตัดสินผลลัพธ์ หากการเปลี่ยนแปลงนี้ช้า การดริฟท์ก็จะปรากฏให้เห็น

2. เบรกทำงานเพื่อล็อคระบบขับเคลื่อนและรองรับน้ำหนักบรรทุก หากการมีส่วนร่วมไม่สอดคล้องกัน คืบสามารถเกิดขึ้นได้แม้ว่าจะไม่มีคำสั่ง ซึ่งเป็นปัญหาด้านประสิทธิภาพการระงับมากกว่าปัญหาการควบคุมความเร็ว

3. ระหว่างการลดระดับ เบรกและตัวขับเคลื่อนต้องร่วมมือกันเพื่อไม่ให้โหลดเร่งความเร็วเกินระดับการลงที่สั่ง ดังนั้นการลดระดับลงอย่างมั่นคงจึงเป็นหลักฐานของการควบคุมที่ประสานกัน ไม่ใช่แค่ความสามารถของมอเตอร์เท่านั้น



การเดินสายจี้ควบคุมรอกไฟฟ้า: คำสั่งขึ้น/ลงขับเคลื่อนระบบอย่างไร

วงจรควบคุมกับวงจรกำลัง

โดยทั่วไปแล้วจี้จะเป็นส่วนหนึ่งของวงจรควบคุมพลังงานต่ำที่นำคำสั่ง ในขณะที่วงจรไฟฟ้าส่งกระแสไฟฟ้าที่ขับเคลื่อนมอเตอร์จริงๆ การแยกนี้ช่วยให้รอกใช้ลอจิกด้านความปลอดภัยและอินเทอร์ล็อคก่อนที่จะจ่ายพลังงานสูง และช่วยให้ส่วนต่อประสานของผู้ควบคุมเบาลงและสัมผัสกับผลกระทบจากการเปลี่ยนพลังงานสูงน้อยลง ตามหน้าที่แล้ว จี้ 'คำขอ' และการสลับภายใน 'ดำเนินการ' มุมมองที่เรียบง่ายของสถาปัตยกรรม:

● ด้านการควบคุม: สวิตช์จี้ อินเตอร์ล็อค อินพุตจำกัด และลอจิกอนุญาต จะกำหนดว่าอนุญาตให้เคลื่อนที่หรือไม่และไปในทิศทางใด ด้านนี้สามารถบล็อกคำสั่งที่ไม่ปลอดภัยโดยไม่จำเป็นต้องจัดการกำลังมอเตอร์โดยตรง อีกทั้งยังทำให้ระบบวินิจฉัยได้ง่ายขึ้นเพราะสามารถตรวจสอบสัญญาณควบคุมได้อย่างอิสระ

● ด้านกำลังไฟ: อุปกรณ์สวิตชิ่งจะจ่ายไฟให้กับมอเตอร์ตามทิศทางที่ได้รับอนุญาต พลังงานสูงคงอยู่ภายในส่วนประกอบที่ปิดล้อม ซึ่งออกแบบมาเพื่อการสลับสวิตช์ ความร้อน และการป้องกันไฟฟ้าซ้ำๆ แผนกนี้เป็นศูนย์กลางของวิธีที่รอกไฟฟ้าแปลงคำสั่งเล็กๆ ให้เป็นการเคลื่อนไหวที่ปลอดภัย

การสลับทิศทางและการประสาน

โดยทั่วไปการสลับทิศทางจะดำเนินการโดยการกระตุ้นเส้นทางการสลับที่แตกต่างกันสำหรับขึ้นและลง และการประสานกันจะป้องกันไม่ให้ทั้งสองเส้นทางทำงานพร้อมกัน อินเตอร์ล็อคเป็นกลไกบังคับใช้เบื้องหลัง 'ทิศทางการเคลื่อนไหวที่อนุญาตเพียงครั้งเดียว' เพื่อให้แน่ใจว่าอินพุตจี้ที่ขัดแย้งกันไม่สามารถสร้างสถานะพลังงานที่ขัดแย้งกัน นี่เป็นทั้งอุปกรณ์ป้องกันทางไฟฟ้าและกลไก เนื่องจากจะป้องกันการกระแทกจากการกลับตัวของแรงบิด สิ่งที่ประสานกันสำเร็จในการดำเนินงานจริง:

1. ป้องกันเส้นทางจ่ายไฟขึ้นและลงพร้อมกัน ซึ่งอาจทำให้เกิดสภาวะความผิดปกติในขั้นตอนการสลับมอเตอร์ได้ ซึ่งจะช่วยลดโอกาสที่ข้อผิดพลาดในการป้อนข้อมูลของมนุษย์จะกลายเป็นเหตุการณ์ทางไฟฟ้าที่มีพลังงานสูง นอกจากนี้ยังช่วยให้คาดเดาพฤติกรรมของทิศทางได้ภายใต้การจัดการปุ่มที่ไม่สมบูรณ์

2. รองรับความรู้สึกในการควบคุมที่สม่ำเสมอโดยทำให้การเปลี่ยนทิศทางเป็นไปอย่างตั้งใจและต่อเนื่อง รอกจะต้องหยุดแล้วถอยหลัง แทนที่จะถอยหลังในขณะที่ยังขับภายใต้น้ำหนักบรรทุก ซึ่งจะช่วยลดความเครียดของระบบขับเคลื่อนและปรับปรุงความสามารถในการทำซ้ำตำแหน่ง



ฟังก์ชั่นลิมิตสวิตช์รอกไฟฟ้า: ป้องกันการโอเวอร์รันเมื่อสิ้นสุดการเดินทาง

ขีดจำกัดบนและล่าง

ลิมิตสวิตช์จะหยุดการเคลื่อนที่ใกล้จุดสิ้นสุดเพื่อป้องกันไม่ให้ตะขอเกี่ยวหรือตัวกลางในการยกถูกขับเคลื่อนในสภาพทางกลที่ไม่ปลอดภัย ขีดจำกัดบนจะป้องกันการวิ่งเกินขึ้นซึ่งอาจทำให้เกิดการชนเข้ากับตัวรอกหรือการหยุดที่ส่วนท้าย ขีดจำกัดล่างป้องกันการลดระดับลงมากเกินไปซึ่งอาจทำให้เกิดการหย่อน การสปูลผิดพลาด หรือการรบกวนทางกล โดยขึ้นอยู่กับสื่อในการยก การดำเนินการจำกัดไม่เหมือนกับการหยุดปกติ ผู้ปฏิบัติงานจะเริ่มการหยุดปกติเพื่อหยุดการเคลื่อนไหวที่ตำแหน่งที่เลือก การหยุดจำกัดเริ่มต้นโดยรอกเพื่อบังคับใช้ขอบเขต กลไกนี้มีการกำหนดทิศทางโดยการออกแบบ: ปิดกั้นการเดินทางไปในทิศทางที่ไม่ปลอดภัยในขณะเดียวกันก็ปล่อยให้เคลื่อนที่ออกจากขอบเขตเพื่อการฟื้นฟู

จำกัดการเคลื่อนไหวขัดจังหวะอย่างไร

โดยทั่วไปสวิตช์จำกัดจะขัดจังหวะเส้นทางคำสั่งในทิศทางเดียว ดังนั้นสัญญาณการเคลื่อนไหวที่อนุญาตจึงไม่สามารถเข้าถึงขั้นตอนการเปลี่ยนกำลังได้ การออกแบบนี้ป้องกันการ 'ขับเข้าจนสุด' ซ้ำๆ แม้ว่าผู้ปฏิบัติงานจะกดปุ่มเดิมต่อไปก็ตาม ในเวลาเดียวกัน ทิศทางตรงกันข้ามยังคงมีอยู่เพื่อให้สามารถย้ายระบบกลับเข้าสู่ระยะการเคลื่อนที่ที่ปลอดภัยได้ พฤติกรรมการกู้คืนเป็นส่วนหนึ่งของ 'วิธีการทำงาน' ไม่ใช่สิ่งที่ต้องคำนึงถึงภายหลัง:

● หากถึงขีดจำกัดบน การขึ้นจะถูกบล็อกในขณะที่การลงยังคงอยู่ เพื่อให้สามารถลดตะขอลงได้เพื่อล้างขีดจำกัด รอกไม่ควรต้องมีการดำเนินการพิเศษสำหรับการกู้คืนขั้นพื้นฐาน นอกเหนือจากการปลดและสั่งการทิศทางที่ปลอดภัย สิ่งนี้จะช่วยป้องกันเหตุการณ์ขอบเขตไม่ให้บานปลายไปสู่ผลกระทบทางกล

● หากถึงขีดจำกัดล่าง ด้านล่างจะถูกบล็อกในขณะที่ด้านบนยังคงอยู่ เพื่อให้สามารถแก้ไขรูปทรงที่หย่อนหรือไม่ปลอดภัยได้ การหยุดชะงักในทิศทางนี้ช่วยรักษาความสมบูรณ์ของการยกในระดับปานกลาง และลดโอกาสที่โซ่/เชือกจะทำงานผิดปกติเนื่องจากการลดระดับลงมากเกินไป



อธิบายคุณลักษณะด้านความปลอดภัยของรอกไฟฟ้า: การโอเวอร์โหลดและสภาวะที่ผิดปกติ

การป้องกันการโอเวอร์โหลด

การป้องกันการบรรทุกเกินจะป้องกันการยกเมื่อโหลดที่ต้องการเกินขีดความสามารถที่กำหนดไว้ของรอก ซึ่งมิฉะนั้นอาจเพิ่มความเครียดและความเสี่ยงจากความร้อนในระบบขับเคลื่อนและตัวกลางในการยก ในทางกลไก การป้องกันการโอเวอร์โหลดทำหน้าที่เป็นอุปสรรคในการอนุญาต โดยอนุญาตให้มีการยกตามปกติภายในพิกัด แต่จะปฏิเสธหรือขัดจังหวะการยกเมื่อระบบตรวจพบสภาวะโอเวอร์โหลด ผลลัพธ์หลักคือรอกไม่ได้ 'ยกครึ่งหนึ่ง' อย่างไม่อาจคาดเดาได้ มันจะเปลี่ยนเป็นสถานะไม่ยกภายใต้การโอเวอร์โหลด วิธีตีความพฤติกรรมการโอเวอร์โหลดในการทำงาน:

1. การบรรทุกเกินคือการเกินขีดจำกัดที่ปลอดภัย ไม่เพียงแต่ 'รู้สึกหนักเท่านั้น' รอกอาจยังคงเคลื่อนที่เล็กน้อยเนื่องจากการยกขึ้นหรือจังหวะในการควบคุมที่หย่อนคล้อย แต่การยกอย่างต่อเนื่องจะถูกปฏิเสธเมื่อตรวจพบการบรรทุกเกิน เพื่อป้องกันไม่ให้ผู้ปฏิบัติงานต้องอาศัยการเคลื่อนไหวบางส่วนที่ไม่สอดคล้องกัน

2. การป้องกันการโอเวอร์โหลดมีวัตถุประสงค์หลักเพื่อป้องกันความต้องการลิฟต์อย่างต่อเนื่องเกินกว่าขอบเขตการออกแบบ ด้วยการจำกัดการยก จะช่วยลดความเสี่ยงของการสึกหรอแบบเร่งและโหมดความล้มเหลวกะทันหัน ในมุมมองวงจรการทำงาน จะแก้ไขคำสั่ง → ห่วงโซ่การเคลื่อนที่โดยการปฏิเสธการเปลี่ยนการยก

การตอบสนองสภาวะผิดปกติ

สภาวะที่ผิดปกติ โดยเฉพาะการสูญเสียพลังงาน จะต้องกำหนดผลลัพธ์ที่ปลอดภัยในรอกไฟฟ้า เนื่องจากโหลดที่ถูกระงับไม่สามารถขึ้นอยู่กับกำลังที่ต่อเนื่องได้ ในกรณีที่ไฟฟ้าขัดข้อง ระบบจะจัดลำดับความสำคัญด้านความปลอดภัยของโหลดและกลับสู่สภาวะการหยุดนิ่งที่มั่นคง แทนที่จะพยายามรักษาการเคลื่อนไหว นี่คือเหตุผลที่ปรัชญาการเบรกและพฤติกรรมการควบคุมการรีสตาร์ทมีความสำคัญต่อความปลอดภัยพอๆ กับความสามารถในการยก ความคาดหวังการตอบสนองที่ผิดปกติที่ชัดเจนมีลักษณะดังนี้:

● การสูญเสียกำลังขณะกดค้างควรส่งผลให้ต้องกดค้างไว้ต่อไปโดยที่ผู้ปฏิบัติงานไม่ต้องดำเนินการใดๆ เนื่องจากรอกจะต้องไม่อาศัยแรงบิดของตัวขับแบบแอคทีฟเพื่อต้านทานแรงโน้มถ่วง เมื่อไฟฟ้ากลับมา รอกไม่ควรกลับมาเคลื่อนไหวโดยอัตโนมัติ ควรต้องมีคำสั่งใหม่โดยเจตนา วิธีนี้จะช่วยป้องกันการเคลื่อนไหวที่ไม่คาดคิดหลังจากการหยุดทำงานชั่วคราว

● การปิดระบบป้องกัน (กระตุ้นโดยสภาวะด้านความปลอดภัย) ควรบังคับให้หยุดอย่างมั่นคง และปิดกั้นคำสั่งใหม่ที่ไม่ปลอดภัย จนกว่าสภาวะการกระตุ้นจะเคลียร์ ลำดับความสำคัญของระบบจะกลายเป็นการป้องกันการยกระดับ แม้ว่าสิ่งนั้นจะขัดจังหวะงานก็ตาม ในแง่ 'วิธีการทำงาน' การตอบสนองที่ผิดปกติคือการชักที่บังคับใช้การเปลี่ยนสถานะความปลอดภัยเมื่อการทำงานปกติใช้ไม่ได้อีกต่อไป



บทสรุป

รอกไฟฟ้าเริ่มต้นด้วยคำสั่งทิศทาง มันเปลี่ยนพลังงานเป็นการหมุนของมอเตอร์ แรงบิดรูปร่างเกียร์สำหรับการยก โซ่หรือเชือกช่วยเคลื่อนย้ายสิ่งของ เบรกยึดตะขอให้อยู่กับที่ ข้อจำกัดและการป้องกันจะหยุดการเดินทางที่ไม่ปลอดภัย Novocrane (Suzhou) Co., Ltd. สนับสนุนระบบเหล่านี้ รอกของพวกเขาเพิ่มการควบคุมที่มั่นคงและมูลค่าการบริการ



คำถามที่พบบ่อย

ถาม: รอกไฟฟ้าแปลงคำสั่งขึ้น/ลงเป็นลิฟต์ได้อย่างไร

ตอบ: รอกไฟฟ้าจะกำหนดเส้นทางคำสั่งผ่านการควบคุมที่เชื่อมต่อกัน จ่ายกำลังให้กับมอเตอร์ จากนั้นจะส่งแรงบิดผ่านเกียร์เพื่อเคลื่อนล้อโซ่หรือดรัมเชือก

ถาม: กลไกเบรกรอกไฟฟ้ามีบทบาทอย่างไรในระหว่างการหยุด

ตอบ: รอกไฟฟ้าใช้เบรกแบบป้องกันความผิดพลาดในการรับน้ำหนักหลังจากการเคลื่อนไหว ช่วยจำกัดการเคลื่อนตัว และป้องกันการลดระดับโดยไม่ได้ตั้งใจ

ถาม: ลิมิตสวิตช์ทำงานอย่างไรในรอกไฟฟ้า

ตอบ: ลิมิตสวิตช์รอกไฟฟ้าจะขัดขวางทิศทางการเคลื่อนที่ที่อนุญาตเมื่อสิ้นสุดการเคลื่อนที่ ขณะเดียวกันก็ให้การเคลื่อนที่ย้อนกลับเพื่อการฟื้นฟู

ถาม: เหตุใดการลดเกียร์จึงจำเป็นในมอเตอร์รอกไฟฟ้าและกระปุกเกียร์

ตอบ: รอกไฟฟ้าใช้เกียร์ทดเพื่อแปลงความเร็วของมอเตอร์สูงเป็นการยกที่ความเร็วต่ำและมีแรงบิดสูงที่ขอเกี่ยว
