Un ascensor parece sencillo. ¿Pero qué lo hace seguro? Un polipasto eléctrico convierte la energía en elevación. También controla el descenso y la retención. Aprenderá comandos, motores y engranajes. También verás frenos y paradas de seguridad.
Cuando el operador presiona Arriba o Abajo, el El polipasto eléctrico primero procesa esa entrada como una solicitud de dirección autorizada, no como potencia inmediata del motor. La lógica de control debe decidir 'una sola dirección' porque los comandos opuestos pueden crear conflictos eléctricos y descargas mecánicas. Esta es la razón por la que la selección de dirección generalmente está entrelazada: el sistema evita que Arriba y Abajo se activen juntos, incluso si se presionan los botones simultáneamente o si un interruptor se bloquea. Comportamientos clave para comprender desde la perspectiva del usuario:
1. El polipasto interpreta Arriba/Abajo como estados mutuamente excluyentes, por lo que sólo se puede activar una ruta de movimiento a la vez. Esto evita que una falla de control se convierta en una falla de energía. También evita una inversión repentina del par en la transmisión bajo carga.
2. El permiso de dirección a menudo está condicionado por entradas de seguridad (por ejemplo, no en el límite superior). El operador todavía 'ordena', pero el polipasto decide si se permite el movimiento. Esta es la razón por la que un polipasto puede negarse a levantarse y aun así permitir que se recupere el descenso.
El motor es donde la energía eléctrica se convierte en energía mecánica giratoria, que el resto del polipasto convierte en recorrido vertical. Durante el levantamiento, el motor debe proporcionar un par que supere la gravedad más las pérdidas del sistema, por lo que la demanda eléctrica y el calor suelen ser mayores. Durante el descenso, la gravedad ayuda al movimiento, por lo que la función del sistema se centra en regular la velocidad y mantener la estabilidad en lugar de simplemente 'tirar'. Levantar versus bajar en términos prácticos (sin afirmaciones de marketing):
● La elevación carga activamente el motor; la corriente aumenta para generar par, y la velocidad del sistema depende del margen de par disponible y de las pérdidas del tren motriz. Si el margen de torsión es bajo, es posible que observe un desplazamiento más lento o un comportamiento similar al de pérdida. El polipasto aún debería comportarse de manera predecible porque el lado de control está diseñado para arranques y paradas repetidos.
● El descenso se debe a la tendencia de la carga a descender; el motor y el freno juntos evitan que se descontrole. Un polipasto estable hace que el descenso parezca controlado y repetible en lugar de acelerar bajo cargas más pesadas. Esta es la razón por la que el comportamiento motor no se puede explicar por sí solo sin hacer referencia al frenado y la transmisión.
La rotación del motor se transmite a través de la transmisión y luego se convierte en movimiento de rueda de cadena o tambor de cable, lo que produce un desplazamiento lineal del gancho. El polipasto debe gestionar las transiciones de fase de manera consistente porque el arranque, el desplazamiento constante y la parada tensionan el mecanismo de manera diferente bajo carga. Al principio, el sistema debe superar la fricción estática y la inercia sin sacudidas; en marcha constante, debe mantener la velocidad estable; al detenerse, debe eliminar el par motor y establecer el par de retención para que la carga no se desvíe. La siguiente tabla resume el ciclo de trabajo tal como lo experimentan los operadores, mostrando qué subsistema está 'haciendo el trabajo crítico' en cada fase. Esto ayuda a explicar por qué el mismo polipasto eléctrico puede sentirse diferente con diferentes cargas: las transiciones de fase dependen del margen de torque, la conformidad del tren motriz y la sincronización del freno en lugar de solo de la potencia del motor.
Fase de trabajo |
Acción primaria del sistema |
¿Qué debe hacer el gancho? |
Iniciar/participar |
El control permite la dirección, se liberan los frenos y aumenta el par del motor. |
Comienza a moverte suavemente sin dar un salto. |
Viaje constante |
El motor + la caja de cambios mantienen el par y la velocidad de salida |
Muévete a velocidad estable bajo carga constante. |
Parada/transición |
Se elimina el comando de conducción, el freno se activa para detener el movimiento. |
Deténgase sin sobrepasarse ni rebotar |
Sostener |
El freno proporciona un par de retención continuo |
Permanece estable sin deslizamiento ni deriva |
Un polipasto eléctrico necesita mucha fuerza en el gancho pero baja velocidad para un posicionamiento seguro, mientras que un motor eléctrico produce naturalmente energía útil a velocidades más altas. Puentes de reducción de engranajes que no coinciden al reducir la velocidad y multiplicar el par, lo que permite que una unidad compacta levante cargas nominales sin requerir un motor imprácticamente grande. Ésta es la razón mecánica por la que los polipastos pueden ser compactos y potentes. Dos comparaciones clave aclaran la necesidad de reducción:
1. Velocidad del motor versus velocidad del gancho: el motor puede girar rápido, pero el gancho debe moverse lo suficientemente lento para posicionarse y evitar colisiones. La reducción hace que la velocidad de desplazamiento sea controlable mientras mantiene el motor en un rango operativo viable. También reduce el riesgo de que presionar pequeños botones genere un movimiento de gancho demasiado grande.
2. Fuerza del gancho versus par del motor: el gancho necesita fuerza para vencer la gravedad, pero el motor produce par en un eje. La reducción convierte el par en un par de salida más alto en el elemento de elevación, de modo que el polipasto puede elevarse sin que el motor funcione a una corriente extrema continuamente.
La caja de cambios influye no sólo en 'puede levantar', sino también en 'cómo se siente al colocar una carga'. La rigidez del tren motriz afecta la forma en que la torsión del motor se convierte en movimiento del gancho bajo carga, y la reacción afecta la rapidez con la que responde el movimiento cuando cambia de dirección o cuando el sistema pasa de impulsado a retenido. Estas propiedades mecánicas se muestran más claramente durante el avance lento y la colocación precisa. Cómo se presenta esto operativamente:
● Con más juego, el polipasto puede mostrar un pequeño retraso o 'aceleración' al cambiar entre levantar y bajar o al volver a aplicar el movimiento después de sostenerlo. Ese retraso es un juego mecánico que se está adoptando, no un retraso de control, y puede afectar la precisión de la colocación. En sistemas estables este efecto es pequeño y repetible; Un juego grande o cambiante puede indicar desgaste.
● Con una rigidez más baja (giro más elástico), los arranques pueden sentirse más suaves, pero las paradas pueden sentirse menos nítidas bajo una carga alta. Esto no es automáticamente inseguro, pero cambia la forma en que los operadores deben esperar que responda el gancho. En resumen, el control de calidad es un resultado eléctrico y mecánico combinado, no un resultado exclusivo del colgante.
En un polipasto eléctrico de cadena, una rueda encaja en los eslabones de la cadena y tira de la cadena a través de un camino guiado. Cada eslabón se asienta en un bolsillo, y ese acoplamiento repetido es lo que convierte la rotación lenta de la rueda en un recorrido vertical del gancho. La trayectoria de carga es directa: gancho → tensión de cadena → acoplamiento de bolsillo → salida de caja de cambios → cuerpo del polipasto y suspensión. Lo que importa para 'cómo funciona' es la coherencia en el compromiso. Debido a que la cadena se engancha eslabón por eslabón, una mala guía o un asiento inconsistente pueden traducirse en vibraciones o movimientos desiguales, especialmente a baja velocidad. Una trayectoria de cadena correctamente guiada mantiene el enganche de los eslabones predecible, lo que favorece el posicionamiento repetible y reduce las cargas de impacto dentro de la trayectoria de transmisión.
En un polipasto eléctrico de cable, el tambor enrolla el cable a medida que gira y el gancho se mueve de acuerdo con la rotación y el enhebrado del tambor. El movimiento de la cuerda es continuo, pero la interfaz del tambor introduce un comportamiento de enrollado: qué tan uniformemente se tiende la cuerda y cómo la tensión la mantiene asentada. El carrete estable soporta un viaje estable; Un mal enrollado puede provocar variaciones en el recorrido y tensión localizada. Por lo tanto, una trayectoria de tambor de cable no es simplemente 'envolver cable'. Es una interfaz de bobinado controlado donde la geometría y la guía de las ranuras ayudan a garantizar un contacto y una estratificación consistentes. Cuando la colocación de capas cambia el radio de enrollado efectivo, el recorrido del gancho por revolución del tambor puede variar ligeramente, por lo que el enrollado ordenado es parte de un movimiento constante.
Tema |
Ruta de la cadena de carga del polipasto de cadena |
Ruta del tambor del polipasto de cable |
Interfaz de movimiento principal |
Vincular los asientos a la rueda de bolsillo |
Contactos de cuerda y bobinados en tambor. |
¿Qué 'transmite carga' |
Fuerza de tracción de la cadena a través de eslabones acoplados |
Tensión del cable mediante bobinado y enhebrado del tambor |
¿Qué afecta la estabilidad del viaje? |
Guía de cadena y asiento consistente |
Comportamiento uniforme de bobinado, tensión y estratificación |
Después de que el operador suelta el control, el polipasto eléctrico debe hacer más que dejar de moverse: debe resistir la gravedad continuamente. Es por eso que retener se trata como una función primaria, no como un efecto secundario de detenerse. El freno proporciona par de sujeción para que la posición del gancho permanezca estable mientras la carga está suspendida. La mayoría de los polipastos utilizan un concepto a prueba de fallas a nivel del sistema: cuando se corta la energía, el freno pasa por defecto a un estado activado, por lo que la carga se mantiene en lugar de soltarse. La clave es que el comportamiento de retención debe ser predecible y repetible, porque una retención impredecible aparece como un deslizamiento (descenso lento) o una deriva (asentamiento más allá de la parada esperada). En términos de mecanismo, 'mantener' es un estado operativo definido con su propio requisito de par y tiempo de respuesta.
La sincronización de los frenos determina la sensación de arranque y parada y la seguridad del descenso bajo cargas más pesadas. Al arrancar, el freno debe soltarse limpiamente para que el motor no luche contra un freno parcialmente aplicado; de lo contrario, el calor y las sacudidas aumentan. Al detenerse, el freno debe activarse de manera controlada para que la carga no se sobrepase, rebote o oscile debido a un corte abrupto de torsión. Una secuencia práctica de detenerse y mantenerse en espera se ve así:
1. El operador suelta el botón; se elimina el comando de accionamiento y el par del motor disminuye. Luego, el sistema pasa de 'conducir' a 'restringir' en lugar de dejar que la carga decida el resultado. Si esta transición es lenta, la deriva se hace visible.
2. El freno se activa para bloquear la transmisión y sujetar la carga. Si el compromiso es inconsistente, la fluencia puede ocurrir incluso sin una orden, lo cual es un problema de rendimiento de sujeción más que un problema de control de velocidad.
3. Durante el descenso, el freno y la transmisión deben cooperar para que la carga no pueda acelerar más allá del descenso ordenado. Por lo tanto, un descenso estable es una prueba de una sujeción coordinada, no sólo de la capacidad motriz.

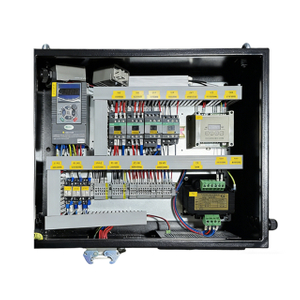

El colgante suele ser parte de un circuito de control de baja potencia que transmite comandos, mientras que el circuito de alimentación transporta la corriente que realmente hace funcionar el motor. Esta separación permite que el polipasto aplique lógica de seguridad y enclavamientos antes de activar alta potencia, y mantiene la interfaz del operador más liviana y menos expuesta a efectos de conmutación de alta energía. Funcionalmente, el colgante 'solicita' y el conmutador interno 'ejecuta'. Una vista simplificada de la arquitectura:
● Lado de control: los interruptores colgantes, los enclavamientos, las entradas de límite y la lógica permisiva determinan si se permite el movimiento y en qué dirección. Este lado puede bloquear comandos inseguros sin necesidad de manejar la potencia del motor directamente. También hace que el sistema sea más fácil de diagnosticar porque las señales de control se pueden verificar de forma independiente.
● Lado de potencia: los dispositivos de conmutación energizan el motor según la dirección permitida. La alta potencia permanece dentro de componentes cerrados diseñados para conmutación repetida, protección térmica y eléctrica. Esta división es fundamental para saber cómo un polipasto eléctrico convierte una pequeña orden en un movimiento seguro.
El cambio de dirección se implementa comúnmente energizando diferentes rutas de conmutación para Arriba y Abajo, y el enclavamiento evita que ambas rutas estén activas simultáneamente. El enclavamiento es el mecanismo de aplicación detrás de la 'única dirección de movimiento permitida', que garantiza que una entrada colgante contradictoria no pueda crear un estado de energía conflictivo. Esto es tanto una protección eléctrica como una protección mecánica, porque evita el choque por inversión del par. Qué logra el enclavamiento en funcionamiento real:
1. Evita rutas de alimentación simultáneas hacia arriba y hacia abajo, que de otro modo podrían crear una condición de falla en la etapa de conmutación del motor. Esto reduce la posibilidad de que un error de entrada humana se convierta en un evento eléctrico de alta energía. También mantiene el comportamiento de dirección predecible bajo un manejo imperfecto de los botones.
2. Apoya una sensación de control constante al garantizar que los cambios de dirección sean deliberados y secuenciados. El polipasto debe detenerse y luego retroceder, en lugar de retroceder mientras sigue funcionando bajo carga. Esto reduce el estrés de la transmisión y mejora la repetibilidad de la colocación.
Los interruptores de límite detienen el recorrido cerca de los puntos finales para evitar que el bloque del gancho o el medio de elevación entren en condiciones mecánicas inseguras. El límite superior evita el avance hacia arriba que podría causar una colisión con el cuerpo del polipasto o los topes finales. El límite inferior evita un descenso excesivo que podría provocar holgura, desenrollado incorrecto o interferencia mecánica según el medio de elevación. No es lo mismo una acción límite que una parada normal. El operador inicia una parada normal para finalizar el movimiento en una posición elegida; El polipasto inicia una parada límite para imponer un límite. El mecanismo es direccional por diseño: bloquea el viaje hacia la dirección insegura y al mismo tiempo permite el movimiento fuera del límite para la recuperación.
Un interruptor de límite generalmente interrumpe la ruta de comando en una dirección, por lo que la señal de movimiento permitida no puede alcanzar la etapa de conmutación de potencia. Este diseño evita repetidas 'conducciones hasta el final' incluso si el operador continúa presionando el mismo botón. Al mismo tiempo, la dirección opuesta permanece disponible para que el sistema pueda regresar a un rango de desplazamiento seguro. El comportamiento de recuperación es parte de 'cómo funciona', no una idea de último momento:
● Si se alcanza el límite superior, Arriba se bloquea mientras Abajo permanece disponible para que se pueda bajar el gancho y superar el límite. El polipasto no debería requerir acciones especiales para la recuperación básica más allá de soltarlo y ordenarle una dirección segura. Esto evita que los eventos límite se conviertan en impactos mecánicos.
● Si se alcanza el límite inferior, Abajo se bloquea mientras Arriba permanece disponible para que se pueda corregir la holgura o la geometría insegura. Esta interrupción direccional ayuda a mantener la integridad del medio de elevación y reduce la posibilidad de que la cadena/cuerda se comporte mal debido al descenso excesivo.
La protección contra sobrecarga evita el levantamiento cuando la carga demandada excede la capacidad nominal del polipasto, lo que de otro modo aumentaría la tensión y el riesgo térmico en el tren motriz y el medio de levantamiento. Mecánicamente, la protección contra sobrecarga actúa como una barrera de permiso: permite el levantamiento normal dentro de la clasificación, pero niega o interrumpe el levantamiento cuando el sistema detecta una condición de sobrecarga. El resultado clave es que el polipasto no se 'levanta a medias' de manera impredecible; pasa a un estado sin elevación bajo sobrecarga. Cómo interpretar el comportamiento de sobrecarga en funcionamiento:
1. La sobrecarga se trata de exceder los límites de seguridad, no simplemente de 'sentir pesadez'. Un polipasto aún puede moverse ligeramente debido a una tensión floja o a un tiempo de control flojo, pero se niega el levantamiento sostenido cuando se reconoce una sobrecarga. Esto evita que el operador dependa de movimientos parciales inconsistentes.
2. La protección contra sobrecarga tiene como objetivo principal evitar una demanda de elevación continua más allá de los márgenes de diseño. Al limitar la sustentación, se reduce el riesgo de desgaste acelerado y modos de falla repentinos. En una vista de ciclo de trabajo, modifica la cadena comando → movimiento rechazando la transición de elevación.
Los estados anormales, especialmente la pérdida de energía, deben haber definido resultados seguros en un polipasto eléctrico porque las cargas suspendidas no pueden depender de la energía continua. En una interrupción de energía, el sistema prioriza la seguridad de la carga y regresa a una condición de retención estable en lugar de intentar mantener el movimiento. Esta es la razón por la que la filosofía de frenado y el comportamiento de reinicio del control son tan importantes para la seguridad como para la capacidad de elevación. Una expectativa clara de respuesta anormal se ve así:
● La pérdida de potencia durante la sujeción debería dar como resultado una sujeción continua sin la acción del operador, porque el polipasto no debe depender del par motor activo para resistir la gravedad. Cuando regrese la energía, el polipasto no debe reanudar el movimiento automáticamente; debería requerir un nuevo comando intencional. Esto evita movimientos inesperados después de un corte transitorio.
● Las paradas de protección (activadas por condiciones de seguridad) deben forzar una parada estable y bloquear el recomando inseguro hasta que se elimine la condición de activación. La prioridad del sistema es evitar la escalada, incluso si eso interrumpe la tarea. En términos de 'cómo funciona', una respuesta anormal es el polipasto que impone transiciones de estado de seguridad cuando el funcionamiento normal ya no es válido.
Un polipasto eléctrico comienza con un comando de dirección. Convierte la potencia en rotación del motor. Los engranajes dan forma al par para levantar. Cadena o cuerda mueve la carga. Un freno mantiene el gancho en su lugar. Los límites y las protecciones frenan los viajes inseguros. Novocrane (Suzhou) Co., Ltd. admite estos sistemas. Sus polipastos añaden control estable y valor de servicio.
R: Un polipasto eléctrico dirige el comando a través de un control entrelazado, alimenta el motor y luego transmite el torque a través de engranajes para mover la rueda de cadena o el tambor del cable.
R: Un polipasto eléctrico utiliza un freno a prueba de fallas para sostener la carga después del movimiento, lo que limita la deriva y evita el descenso involuntario.
R: Un interruptor de límite de elevación eléctrico interrumpe la dirección de desplazamiento permitida al final del recorrido, al tiempo que permite el movimiento inverso para recuperación.
R: Un polipasto eléctrico utiliza engranajes reductores para convertir la alta velocidad del motor en una elevación de baja velocidad y alto torque en el gancho.
