Ein Aufzug sieht einfach aus. Aber was macht es sicher? Ein elektrischer Aufzug wandelt Kraft in Auftrieb um. Es steuert auch das Absenken und Halten. Sie lernen Befehle, Motor und Getriebe. Sie werden auch Bremsen und Sicherheitsstopps sehen.
Wenn der Bediener „Nach oben“ oder „Nach unten“ drückt, wird der Der elektrische Aufzug verarbeitet diese Eingabe zunächst als zulässige Richtungsanforderung und nicht als unmittelbare Motorleistung. Die Steuerlogik muss „nur eine Richtung“ entscheiden, da entgegengesetzte Befehle zu elektrischen Konflikten und mechanischen Stößen führen können. Aus diesem Grund ist die Richtungsauswahl normalerweise verriegelt: Das System verhindert, dass Auf und Ab gleichzeitig aktiv sind, selbst wenn Tasten gleichzeitig gedrückt werden oder ein Schalter hängen bleibt. Wichtige Verhaltensweisen, die es aus Benutzersicht zu verstehen gilt:
1. Das Hebezeug interpretiert Aufwärts/Abwärts als sich gegenseitig ausschließende Zustände, sodass jeweils nur ein Bewegungspfad aktiviert werden kann. Dadurch wird verhindert, dass aus einer Steuerungsstörung eine Netzstörung wird. Außerdem wird eine plötzliche Drehmomentumkehr im Antriebsstrang unter Last vermieden.
2. Die Richtungserlaubnis wird häufig durch Sicherheitseingaben bedingt (z. B. nicht an der Obergrenze). Der Bediener „befiehlt“ immer noch, aber das Hebezeug entscheidet, ob eine Bewegung zulässig ist. Aus diesem Grund kann es sein, dass ein Hebezeug das Anheben verweigert, das Absenken aber dennoch ermöglicht.
Im Motor wird elektrische Energie in rotierende mechanische Energie umgewandelt, die der Rest des Hebezeugs in vertikale Bewegung umwandelt. Während des Hebens muss der Motor ein Drehmoment liefern, das die Schwerkraft plus Systemverluste übersteigt, sodass der Strombedarf und die Wärme typischerweise höher sind. Während des Absenkens unterstützt die Schwerkraft die Bewegung, sodass sich die Aufgabe des Systems auf die Regulierung der Geschwindigkeit und die Aufrechterhaltung der Stabilität verlagert, anstatt nur auf „Ziehen“. Heben vs. Absenken in der Praxis (ohne Marketingaussagen):
● Heben belastet den Motor aktiv; Der Strom steigt, um Drehmoment zu erzeugen, und die Geschwindigkeit des Systems hängt von der verfügbaren Drehmomentmarge und den Antriebsstrangverlusten ab. Wenn der Drehmomentspielraum niedrig ist, kann es zu einer langsameren Fahrt oder einem Stall-ähnlichen Verhalten kommen. Das Hebezeug sollte sich immer noch vorhersehbar verhalten, da die Steuerseite für wiederholte Starts und Stopps ausgelegt ist.
● Das Absenken erfolgt durch die Absinktendenz der Last; Motor und Bremse verhindern gemeinsam ein Durchgehen. Bei einem stabilen Hebezeug fühlt sich das Absenken kontrolliert und wiederholbar an, anstatt bei schwereren Lasten zu beschleunigen. Aus diesem Grund kann das motorische Verhalten nicht allein erklärt werden, ohne Bremsen und Getriebe zu berücksichtigen.
Die Motordrehung wird über den Antriebsstrang übertragen und dann in eine Kettenrad- oder Seiltrommelbewegung umgewandelt, die einen linearen Hakenweg erzeugt. Das Hebezeug muss Phasenübergänge konsistent bewältigen, da Start, Stetigfahrt und Stopp den Mechanismus unter Last unterschiedlich belasten. Beim Start muss das System Haftreibung und Trägheit ruckfrei überwinden; bei gleichmäßiger Fahrt muss die Geschwindigkeit stabil bleiben; Beim Stoppen muss das Antriebsdrehmoment entfernt und ein Haltedrehmoment aufgebaut werden, damit die Last nicht abdriftet. Die folgende Tabelle fasst den Arbeitszyklus so zusammen, wie ihn die Bediener erleben, und zeigt, welches Subsystem in jeder Phase „die kritische Arbeit erledigt“. Dies hilft zu erklären, warum sich ein und dasselbe elektrische Hebezeug bei verschiedenen Lasten unterschiedlich anfühlen kann: Phasenübergänge hängen von der Drehmomentspanne, der Nachgiebigkeit des Antriebsstrangs und dem Bremszeitpunkt ab und nicht nur von der Motorleistung.
Arbeitsphase |
Primäre Systemaktion |
Was der Haken tun soll |
Starten/einbinden |
Die Steuerung ermöglicht die Richtung, das Lösen der Bremse und den Anstieg des Motordrehmoments |
Beginnen Sie, sich sanft und ohne Sprung zu bewegen |
Stetige Reise |
Motor und Getriebe halten das Ausgangsdrehmoment und die Drehzahl aufrecht |
Bewegen Sie sich unter konstanter Last mit stabiler Geschwindigkeit |
Stopp/Übergang |
Der Fahrbefehl wird entfernt, die Bremse wird aktiviert, um die Bewegung zu stoppen |
Stoppen Sie ohne Überschwingen oder Rückprall |
Halten |
Die Bremse sorgt für ein kontinuierliches Haltemoment |
Bleiben Sie stabil, ohne Kriechen oder Abdriften |
Ein elektrisches Hebezeug benötigt eine hohe Kraft am Haken, aber eine niedrige Geschwindigkeit für eine sichere Positionierung, während ein Elektromotor bei höheren Geschwindigkeiten natürlich nutzbare Leistung erzeugt. Das Untersetzungsgetriebe überbrückt Fehlanpassungen, indem es die Geschwindigkeit senkt und das Drehmoment vervielfacht, sodass ein kompakter Antrieb Nennlasten heben kann, ohne dass ein unpraktisch großer Motor erforderlich ist. Aus diesem Grund können Hebezeuge sowohl kompakt als auch leistungsstark sein. Zwei wichtige Vergleiche verdeutlichen die Notwendigkeit einer Reduzierung:
1. Motorgeschwindigkeit vs. Hakengeschwindigkeit: Der Motor darf sich schnell drehen, aber der Haken muss sich langsam genug bewegen, um eine Positionierung und Kollisionsvermeidung zu ermöglichen. Durch die Reduzierung ist die Fahrgeschwindigkeit steuerbar, während der Motor in einem brauchbaren Betriebsbereich bleibt. Es verringert auch das Risiko, dass kleine Tastendrücke eine zu große Hakenbewegung erzeugen.
2. Hakenkraft vs. Motordrehmoment: Der Haken benötigt Kraft, um die Schwerkraft zu überwinden, aber der Motor erzeugt Drehmoment an einer Welle. Die Untersetzung wandelt das Drehmoment am Hubelement in ein höheres Ausgangsdrehmoment um, sodass das Hebezeug heben kann, ohne dass der Motor ständig mit extremer Stromstärke arbeitet.
Das Getriebe beeinflusst nicht nur, „kann es heben“, sondern auch, „wie es sich anfühlt, eine Last zu platzieren“. Die Steifigkeit des Antriebsstrangs beeinflusst, wie direkt das Motordrehmoment unter Last in die Hakenbewegung übergeht, und das Spiel beeinflusst, wie schnell die Bewegung reagiert, wenn sich die Richtung ändert oder wenn das System zwischen angetrieben und gehalten wechselt. Diese mechanischen Eigenschaften zeigen sich am deutlichsten beim Einspannen und präzisen Platzieren. Wie sich dies operativ darstellt:
● Bei größerem Spiel zeigt das Hebezeug möglicherweise eine kleine Verzögerung oder „Anstieg“ beim Umschalten zwischen Heben und Senken oder beim Wiederaufnehmen der Bewegung nach dem Halten. Bei dieser Verzögerung handelt es sich um die Aufnahme von mechanischem Spiel, nicht um eine Steuerverzögerung, und sie kann die Platzierungsgenauigkeit beeinträchtigen. In stabilen Systemen ist dieser Effekt klein und wiederholbar; Großes oder wechselndes Spiel kann auf Verschleiß hinweisen.
● Bei geringerer Steifigkeit (elastischere Verdrehung) fühlen sich Starts unter hoher Last möglicherweise weicher an, Stopps jedoch möglicherweise weniger knackig. Dies ist nicht automatisch unsicher, aber es ändert die Art und Weise, wie Bediener eine Reaktion des Hooks erwarten sollten. Kurz gesagt ist die Steuerungsqualität ein kombiniertes elektrisches und mechanisches Ergebnis und kein alleiniges Ergebnis.

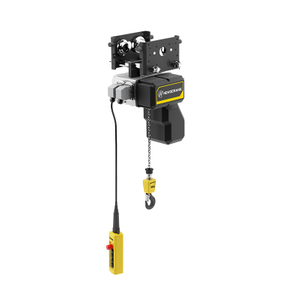

Bei einem kettenbasierten elektrischen Hebezeug greift ein Taschenrad in Kettenglieder ein und zieht die Kette durch einen geführten Pfad. Jedes Glied sitzt in einer Tasche, und dieser wiederholte Eingriff ist es, der die langsame Raddrehung in eine vertikale Hakenbewegung umwandelt. Der Lastpfad ist direkt: Haken → Kettenspannung → Tascheneingriff → Getriebeausgang → Hubkörper und Aufhängung. Entscheidend für die „Funktionsweise“ ist die Beständigkeit des Engagements. Da die Kette Glied für Glied ineinandergreift, kann eine schlechte Führung oder ein inkonsistenter Sitz zu Vibrationen oder ungleichmäßiger Bewegung führen, insbesondere bei niedriger Geschwindigkeit. Ein korrekt geführter Kettenweg sorgt dafür, dass der Eingriff der Glieder vorhersehbar ist, was eine wiederholbare Positionierung unterstützt und Stoßbelastungen innerhalb des Antriebswegs reduziert.

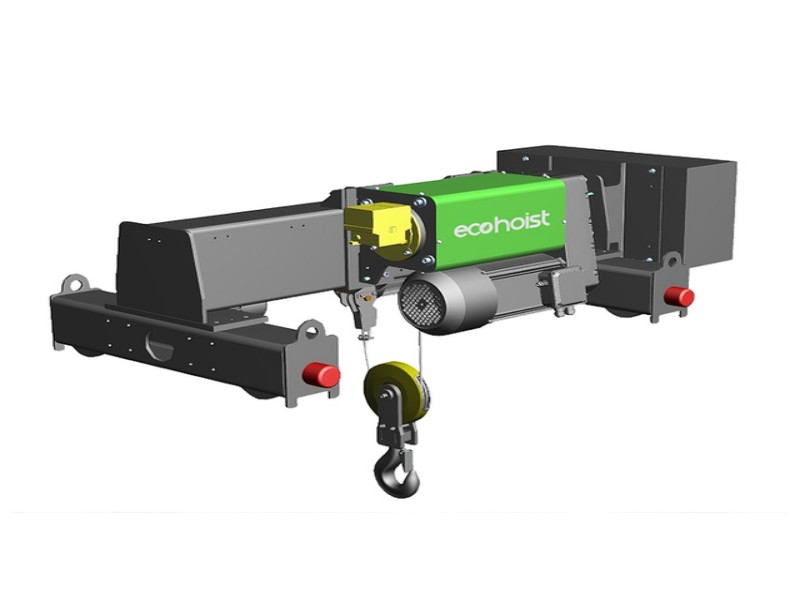

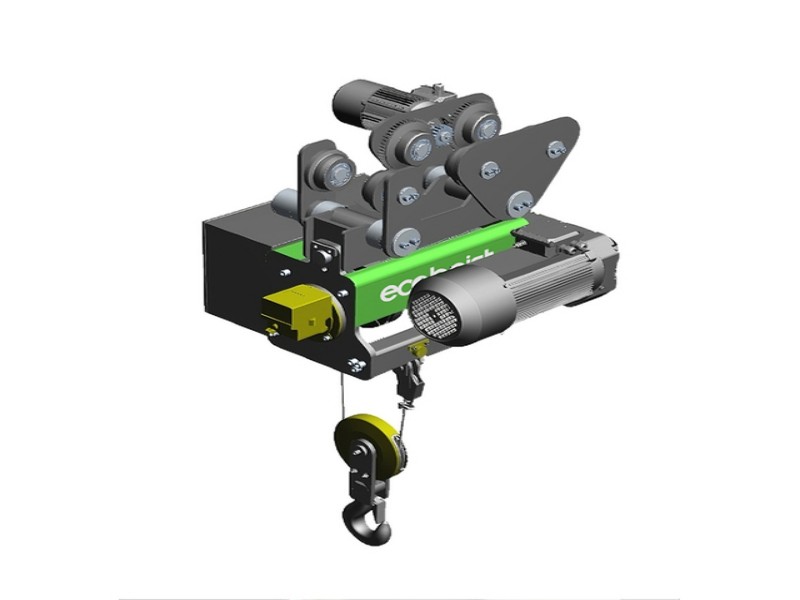

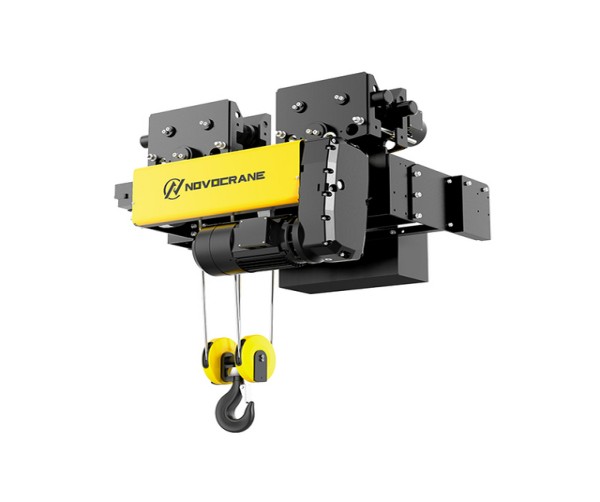

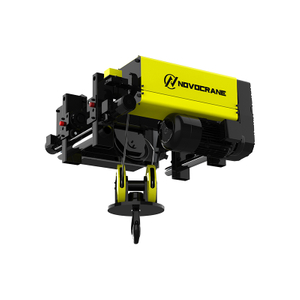

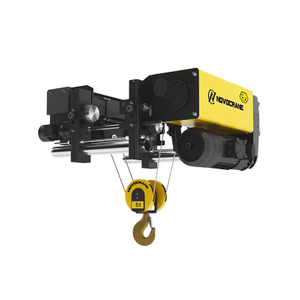

Bei einem seilbasierten elektrischen Hebezeug wickelt die Trommel das Drahtseil auf, während sie sich dreht, und der Haken bewegt sich entsprechend der Trommeldrehung und -einscherung. Die Seilbewegung ist kontinuierlich, aber die Trommelschnittstelle führt zu einem Spulverhalten: wie gleichmäßig das Seil liegt und wie die Spannung das Seil am Sitz hält. Stabiles Aufspulen unterstützt stabile Fahrt; Schlechtes Spulen kann zu Hubschwankungen und örtlicher Belastung führen. Bei einer Seiltrommelbahn handelt es sich also nicht nur um ein „umwickelndes Seil“. Es handelt sich um eine kontrollierte Wickelschnittstelle, bei der die Rillengeometrie und die Führung dazu beitragen, eine gleichmäßige Schichtung und einen gleichmäßigen Kontakt sicherzustellen. Wenn sich durch die Schichtung der effektive Wickelradius ändert, kann der Hakenweg pro Trommelumdrehung leicht variieren, sodass ein ordnungsgemäßes Aufspulen Teil einer gleichmäßigen Bewegung ist.
Thema |
Lastkettenweg des Kettenzuges |
Seilzug-Trommelweg |
Primäre Bewegungsschnittstelle |
Sitze mit Taschenrad verbinden |
Seilkontakte und Winde auf der Trommel |
Was „überträgt Last“ |
Kettenzugkraft durch eingekuppelte Glieder |
Seilspannung durch Trommelaufwickeln und Einscheren |
Was beeinflusst die Reisestabilität? |
Kettenführung und gleichmäßiger Sitz |
Gleichmäßiges Spul-, Spannungs- und Schichtverhalten |
Nachdem der Bediener die Steuerung losgelassen hat, muss das elektrische Hebezeug mehr tun, als sich nicht mehr zu bewegen – es muss kontinuierlich der Schwerkraft widerstehen. Aus diesem Grund wird das Halten als primäre Funktion betrachtet und nicht als Nebeneffekt des Stoppens. Die Bremse sorgt für ein Haltemoment, sodass die Hakenposition stabil bleibt, während eine Last hängt. Die meisten Hebezeuge verwenden auf Systemebene ein Fail-Safe-Konzept: Wenn die Stromversorgung unterbrochen wird, geht die Bremse standardmäßig in den eingerückten Zustand über, sodass die Last gehalten und nicht freigegeben wird. Der Schlüssel liegt darin, dass das Halteverhalten vorhersehbar und wiederholbar sein sollte, da unvorhersehbares Halten als Kriechen (langsamer Abstieg) oder Drift (Abklingen über den erwarteten Stopp hinaus) auftritt. Aus mechanischer Sicht ist „Halten“ ein definierter Betriebszustand mit eigenem Drehmomentbedarf und Reaktionszeitpunkt.
Die Bremszeit beeinflusst, wie sich Starts und Stopps anfühlen und wie sicher das Absenken bei schwereren Lasten bleibt. Beim Start muss die Bremse sauber gelöst werden, damit der Motor nicht gegen eine teilweise eingerückte Bremse ankämpft; andernfalls nehmen Hitze und Ruck zu. Beim Stoppen muss die Bremse kontrolliert einrasten, damit die Last aufgrund einer abrupten Drehmomentabschaltung nicht überschießt, zurückprallt oder schwankt. Eine praktische Stop-and-Hold-Sequenz sieht so aus:
1. Der Bediener lässt die Taste los; Der Antriebsbefehl wird entfernt und das Motordrehmoment nimmt ab. Das System geht dann vom „Fahren“ zum „Rückhalten“ über, anstatt die Last über das Ergebnis entscheiden zu lassen. Wenn dieser Übergang langsam ist, wird Drift sichtbar.
2. Die Bremse wird aktiviert, um den Antriebsstrang zu blockieren und die Last zu halten. Bei inkonsistentem Eingriff kann es auch ohne Befehl zum Kriechen kommen, wobei es sich eher um ein Problem der Halteleistung als um ein Problem der Geschwindigkeitsregelung handelt.
3. Beim Absenken müssen Bremse und Antrieb zusammenarbeiten, damit die Last nicht über die befohlene Senkung hinaus beschleunigen kann. Ein stabiles Absenken ist daher ein Beweis für eine koordinierte Zurückhaltung und nicht nur für die motorische Leistungsfähigkeit.

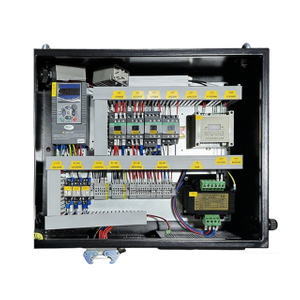

Der Anhänger ist normalerweise Teil eines Steuerkreises mit geringer Leistung, der Befehle überträgt, während der Stromkreis den Strom überträgt, der den Motor tatsächlich antreibt. Diese Trennung ermöglicht es dem Hebezeug, Sicherheitslogik und Verriegelungen anzuwenden, bevor es Hochstrom einschaltet, und sorgt dafür, dass die Bedienerschnittstelle leichter ist und weniger den Hochenergie-Schalteffekten ausgesetzt ist. Funktionell „fordert“ der Anhänger an und „führt“ die interne Vermittlung aus. Eine vereinfachte Ansicht der Architektur:
● Steuerseite: Hängeschalter, Verriegelungen, Grenzwerteingänge und Freigabelogik bestimmen, ob und in welche Richtung eine Bewegung zulässig ist. Diese Seite kann unsichere Befehle blockieren, ohne dass die Motorleistung direkt gesteuert werden muss. Außerdem erleichtert es die Diagnose des Systems, da Steuersignale unabhängig überprüft werden können.
● Leistungsseitig: Schaltgeräte bestromen den Motor entsprechend der zulässigen Richtung. Hohe Leistung bleibt in geschlossenen Komponenten, die für wiederholtes Schalten, Hitze und elektrischen Schutz ausgelegt sind. Diese Unterteilung ist von zentraler Bedeutung dafür, wie ein elektrischer Aufzug einen kleinen Befehl in eine sichere Bewegung umwandelt.
Die Richtungsumschaltung wird im Allgemeinen dadurch realisiert, dass unterschiedliche Schaltpfade für Aufwärts und Abwärts aktiviert werden. Durch die Verriegelung wird verhindert, dass beide Pfade gleichzeitig aktiv sind. Die Sperre ist der Durchsetzungsmechanismus hinter der „einzigen zulässigen Bewegungsrichtung“ und stellt sicher, dass eine widersprüchliche Eingabe des Anhängers keinen widersprüchlichen Energiezustand erzeugen kann. Dabei handelt es sich sowohl um eine elektrische als auch um eine mechanische Absicherung, da sie einen Drehmomentumkehrstoß verhindert. Was Stellwerke im realen Betrieb bewirken:
1. Es verhindert gleichzeitige Auf- und Ab-Leistungspfade, die andernfalls zu einem Fehlerzustand in der Motorschaltstufe führen könnten. Dies verringert die Wahrscheinlichkeit, dass ein menschlicher Eingabefehler zu einem energiereichen elektrischen Ereignis wird. Es sorgt auch dafür, dass das Richtungsverhalten bei unvollkommener Tastenbedienung vorhersehbar bleibt.
2. Es unterstützt ein konsistentes Kontrollgefühl, indem es sicherstellt, dass Richtungsänderungen bewusst und sequenziert erfolgen. Das Hebezeug muss anhalten und dann rückwärts fahren, anstatt rückwärts zu fahren, während es noch unter Last fährt. Dies reduziert die Belastung des Antriebsstrangs und verbessert die Wiederholgenauigkeit der Platzierung.
Endschalter stoppen die Bewegung in der Nähe von Endpunkten, um zu verhindern, dass der Hakenblock oder das Hebemedium in unsichere mechanische Bedingungen gerät. Die Obergrenze verhindert ein Überlaufen nach oben, das zu einer Kollision mit dem Hebezeugkörper oder den Endanschlägen führen könnte. Der untere Grenzwert verhindert ein übermäßiges Absenken, das je nach Hebemedium zu Durchhang, Fehlspulen oder mechanischen Störungen führen könnte. Eine Limit-Aktion ist nicht dasselbe wie ein normaler Stopp. Ein normaler Stopp wird vom Bediener eingeleitet, um die Bewegung an einer gewählten Position zu beenden. Das Hebezeug löst einen Endanschlag aus, um eine Grenze durchzusetzen. Der Mechanismus ist von Natur aus gerichtet: Er blockiert die weitere Bewegung in die unsichere Richtung und ermöglicht gleichzeitig eine Bewegung weg von der Grenze zur Wiederherstellung.
Ein Endschalter unterbricht normalerweise den Befehlspfad für eine Richtung, sodass das zulässige Bewegungssignal die Leistungsschaltstufe nicht erreichen kann. Diese Konstruktion verhindert ein wiederholtes „Fahren bis zum Ende“, selbst wenn der Bediener weiterhin dieselbe Taste drückt. Gleichzeitig bleibt die Gegenrichtung verfügbar, sodass das System wieder in einen sicheren Verfahrbereich gefahren werden kann. Das Wiederherstellungsverhalten ist Teil der „Funktionsweise“ und kein nachträglicher Einfall:
● Wenn die Obergrenze erreicht ist, wird „Auf“ blockiert, während „Ab“ verfügbar bleibt, sodass der Haken abgesenkt werden kann, um die Grenze zu überwinden. Für die grundlegende Wiederherstellung des Hebezeugs sollten keine besonderen Maßnahmen erforderlich sein, die über das Freigeben und Anweisen der sicheren Richtung hinausgehen. Dadurch wird verhindert, dass Grenzereignisse zu mechanischen Einwirkungen eskalieren.
● Wenn der untere Grenzwert erreicht ist, wird „Ab“ blockiert, während „Auf“ verfügbar bleibt, sodass lockere oder unsichere Geometrie korrigiert werden kann. Diese Richtungsunterbrechung trägt dazu bei, die Integrität des Hebemediums aufrechtzuerhalten und verringert das Risiko eines Fehlverhaltens von Kette/Seil durch übermäßiges Absenken.
Der Überlastschutz verhindert das Heben, wenn die geforderte Last die Nennleistung des Hebezeugs überschreitet, was andernfalls die Belastung und das thermische Risiko im Antriebsstrang und im Hebemedium erhöhen würde. Mechanisch gesehen fungiert der Überlastschutz als Genehmigungsbarriere: Er ermöglicht normales Heben innerhalb der Nennleistung, verweigert oder unterbricht jedoch das Heben, wenn das System einen Überlastzustand erkennt. Das wichtigste Ergebnis besteht darin, dass das Hebezeug nicht unvorhersehbar „halb angehoben“ wird; Bei Überlast geht es in einen nicht anhebenden Zustand über. So interpretieren Sie das Überlastverhalten im Betrieb:
1. Bei einer Überlastung geht es um das Überschreiten sicherer Grenzen und nicht nur darum, „sich schwer anzufühlen“. Ein Hebezeug kann sich aufgrund von lockerer Aufnahme oder Steuerzeitpunkt noch leicht bewegen, aber ein anhaltendes Heben wird verweigert, wenn eine Überlastung erkannt wird. Dadurch wird verhindert, dass sich der Bediener auf eine inkonsistente Teilbewegung verlässt.
2. Der Überlastschutz zielt in erster Linie darauf ab, einen anhaltenden Hubbedarf über die Auslegungsgrenzen hinaus zu verhindern. Durch die Begrenzung des Hubs wird das Risiko eines beschleunigten Verschleißes und plötzlicher Ausfälle verringert. In einer Arbeitszyklusansicht ändert es die Befehls-→Bewegungskette, indem es den Hubübergang verweigert.
Abnormale Zustände – insbesondere ein Stromausfall – müssen bei einem elektrischen Hebezeug zu sicheren Ergebnissen geführt haben, da schwebende Lasten nicht auf eine kontinuierliche Stromversorgung angewiesen sind. Bei einer Stromunterbrechung priorisiert das System die Lastsicherheit und kehrt in einen stabilen Haltezustand zurück, anstatt zu versuchen, die Bewegung aufrechtzuerhalten. Aus diesem Grund sind die Bremsphilosophie und das Wiederanlaufverhalten der Steuerung für die Sicherheit ebenso wichtig wie die Hubfähigkeit. Eine eindeutige Erwartung einer abnormalen Reaktion sieht folgendermaßen aus:
● Ein Stromausfall während des Haltens sollte zu einem fortgesetzten Halten ohne Eingreifen des Bedieners führen, da das Hebezeug nicht auf das aktive Antriebsdrehmoment angewiesen sein darf, um der Schwerkraft zu widerstehen. Wenn die Stromversorgung wiederhergestellt ist, sollte sich das Hebezeug nicht automatisch wieder in Bewegung setzen. es sollte einen absichtlichen neuen Befehl erfordern. Dies verhindert unerwartete Bewegungen nach einem vorübergehenden Ausfall.
● Schutzabschaltungen (ausgelöst durch Sicherheitsbedingungen) sollten einen stabilen Stopp erzwingen und unsichere Neubefehle blockieren, bis die Auslösebedingung behoben ist. Die Priorität des Systems besteht darin, eine Eskalation zu verhindern, selbst wenn dadurch die Aufgabe unterbrochen wird. In Bezug auf die „Funktionsweise“ bedeutet eine abnormale Reaktion, dass das Hebezeug Übergänge in den Sicherheitszustand erzwingt, wenn der Normalbetrieb nicht mehr gültig ist.
Ein elektrischer Aufzug startet mit einem Richtungsbefehl. Es wandelt Kraft in Motordrehung um. Das Getriebe formt das Drehmoment zum Heben. Kette oder Seil bewegen die Last. Eine Bremse hält den Haken an Ort und Stelle. Beschränkungen und Schutzmaßnahmen verhindern unsicheres Reisen. Novocrane (Suzhou) Co., Ltd. unterstützt diese Systeme. Ihre Hebezeuge sorgen für eine stabile Kontrolle und einen Mehrwert für den Service.
A: Ein elektrischer Aufzug leitet den Befehl über eine verriegelte Steuerung weiter, treibt den Motor an und überträgt dann über ein Getriebe Drehmoment, um das Kettenrad oder die Seiltrommel zu bewegen.
A: Ein elektrisches Hebezeug verwendet eine ausfallsichere Bremse, um die Last nach der Bewegung zu halten, das Abdriften zu begrenzen und ein unbeabsichtigtes Absenken zu verhindern.
A: Ein elektrischer Hub-Endschalter unterbricht die zulässige Fahrtrichtung am Ende der Fahrt und ermöglicht gleichzeitig die Rückwärtsbewegung zur Bergung.
A: Ein elektrisches Hebezeug verwendet ein Untersetzungsgetriebe, um eine hohe Motorgeschwindigkeit in ein langsames Heben mit hohem Drehmoment am Haken umzuwandeln.
